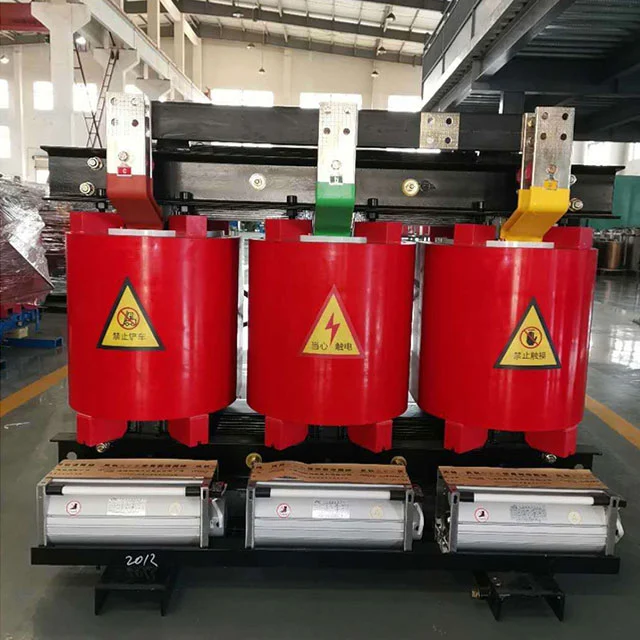

Il trasformatore a secco SGOB da 1250 kva è un dispositivo elettrico all'avanguardia progettato per soddisfare le esigenze di alta potenza dei moderni ambienti industriali, commerciali e istituzionali. Con una robusta potenza nominale di 1250 kilovolt-ampere (kVA), questo trasformatore testimonia l'ingegneria avanzata e l'innovazione tecnologica, fornendo affidabilità, efficienza e durata senza pari.
Il trasformatore a secco SGOB da 1250 kva è un dispositivo elettrico all'avanguardia progettato per soddisfare le esigenze di alta potenza dei moderni ambienti industriali, commerciali e istituzionali. Con una robusta potenza nominale di 1250 kilovolt-ampere (kVA), questo trasformatore testimonia l'ingegneria avanzata e l'innovazione tecnologica, fornendo affidabilità, efficienza e durata senza pari.
Una delle caratteristiche distintive del trasformatore a secco SGOB 1250kva è il suo design a secco. A differenza dei tradizionali trasformatori riempiti di olio, questo modello elimina il rischio di perdite e contaminazione ambientale, allineandosi agli sforzi di sostenibilità globale e promuovendo soluzioni energetiche più pulite. Questo approccio rispettoso dell'ambiente garantisce che il trasformatore contribuisca positivamente alla comunità e al pianeta.
L'ingombro compatto e la struttura robusta del trasformatore lo rendono ideale per l'installazione in ambienti con spazi limitati. La sua struttura robusta garantisce affidabilità prolungata e funzionamento senza interruzioni, anche negli ambienti industriali più esigenti. Il trasformatore a secco SGOB da 1250 kva è in grado di supportare carichi considerevoli, rendendolo una scelta eccellente per applicazioni in cui le richieste di elevata potenza sono costanti e critiche.
Dagli impianti di produzione e dai data center agli istituti sanitari e ai campus scolastici, il trasformatore a secco SGOB da 1250 kva è pronto a fornire energia affidabile dove e quando necessario. Il suo avanzato sistema di raffreddamento garantisce che il trasformatore funzioni in modo efficiente e silenzioso, riducendo al minimo l'inquinamento acustico e la generazione di calore. Ciò, a sua volta, prolunga la durata del trasformatore e migliora l'esperienza complessiva dell'utente.
Inoltre, il trasformatore a secco SGOB da 1250 kva è dotato di una suite di funzionalità avanzate progettate per massimizzare l'efficienza energetica e ridurre al minimo i costi operativi. Impiega materiali di alta qualità e tecniche di produzione all'avanguardia per ridurre al minimo le perdite di energia e massimizzare l'erogazione di potenza al carico. Ciò garantisce che le aziende possano ottimizzare il consumo energetico, ridurre l’impronta di carbonio e risparmiare denaro sulle bollette energetiche.
Oltre alle sue impressionanti specifiche tecniche, il trasformatore a secco SGOB 1250kva è noto anche per la sua facilità di manutenzione e flessibilità. Il suo design modulare consente un facile accesso e manutenibilità, riducendo i tempi di inattività e i costi di manutenzione. Inoltre, il trasformatore può essere personalizzato per soddisfare le specifiche esigenze del cliente, garantendo che si adatti perfettamente a qualsiasi applicazione o ambiente.
CARATTERISTICHE DEL PRODOTTO
Il trasformatore a secco da 1250 kva in resina epossidica prodotto da Shanghai Industrial Transformer Co., Ltd. è sviluppato e progettato in collaborazione con lo Shenyang Transformer Research Institute introducendo una tecnologia straniera avanzata. L'indice di affidabilità del prodotto ha raggiunto il livello avanzato internazionale.
Il trasformatore a secco SGOB 1250kva è sicuro, ignifugo e ignifugo, non inquinato e può essere installato direttamente nel centro di carico. Non richiede manutenzione, è facile da installare, ha bassi costi operativi complessivi, basse perdite, buone prestazioni a prova di umidità, può funzionare normalmente con un'umidità del 100% e può essere messo in funzione senza pre-asciugatura dopo lo spegnimento. Ha una bassa scarica parziale, un basso rumore, una forte funzione di dissipazione del calore e può funzionare al 150% del carico nominale in condizioni di raffreddamento ad aria forzata.
I trasformatori a secco SGOB 1250kva sono ora ampiamente utilizzati in grattacieli, centri commerciali, aeroporti, stazioni, banchine, metropolitane, fabbriche, stazioni di distribuzione sotterranee, piattaforme di trivellazione petrolifera offshore, centrali elettriche e altri luoghi con ambienti e condizioni d'uso difficili.
Principali materiali e caratteristiche
La bobina utilizza filo di rame isolato di classe F come conduttore e materiale composito in fibra di vetro e resina epossidica come isolante. Il suo coefficiente di dilatazione è vicino a quello del conduttore di rame e ha una buona resistenza agli urti, alle variazioni di temperatura e alle crepe. Tutti i componenti in fibra di vetro e resina epossidica sono autoestinguenti e non continueranno a bruciare. Allo stesso tempo, la bobina ad alta tensione è colata con resina epossidica in uno stato di vuoto di 1 mbar e non ci sono bolle all'interno della bobina, garantendo che lo scarico parziale della bobina sia piccolo. Allo stesso tempo, la perdita del trasformatore viene effettivamente ridotta.
Il nucleo di ferro del trasformatore è costituito dalla serie 30EH120 di lamiere di acciaio al silicio laminate a freddo ad alta permeabilità con orientamento ordinato della grana importate da Nippon Steel, Giappone, con giunti completamente smussati a 45° e impilamento passo-passo a quattro livelli. La superficie dell'anima in ferro è sigillata con vernice isolante in resina per prevenire umidità e ruggine, e i due morsetti e gli elementi di fissaggio hanno strati protettivi anticorrosione. L'intero nucleo in ferro adotta un giogo in ferro non impilato e una struttura a piastra di trazione in acciaio, che riduce efficacemente la perdita a vuoto, la corrente a vuoto e il rumore del nucleo in ferro.
Per le bobine a bassa tensione e ad alta corrente, la sollecitazione da cortocircuito è elevata quando si verifica un cortocircuito e il numero di spire a bassa tensione è ridotto. Quanto maggiore è la corrente a bassa tensione, tanto più evidente sarà il problema delle amperspire instabili quando viene utilizzato il tipo di avvolgimento del filo. Bisogna considerare anche il problema della dissipazione del calore. Attualmente, l'uso dell'avvolgimento in lamina per la bassa tensione può risolvere meglio i problemi di cui sopra. Innanzitutto, i prodotti in foglio non hanno curve assiali e angoli di spirale di avvolgimento assiali. Le spire degli avvolgimenti di alta e bassa tensione sono bilanciate e la sollecitazione assiale del trasformatore è ridotta in caso di cortocircuito. In secondo luogo, grazie al suo sottile isolamento, i condotti dell'aria multistrato possono essere posizionati a piacimento nel processo e anche il problema della dissipazione del calore viene risolto meglio. La saldatura interna della bobina adotta la saldatura di protezione allo xeno sull'avvolgitrice completamente automatica, che ha alta precisione, bassa resistenza alla saldatura e nessun processo di saldatura esterna. L'isolamento DMD viene utilizzato tra gli strati di avvolgimento e le estremità vengono sigillate e polimerizzate con resina dopo l'avvolgimento.
Viene adottata la ventola di raffreddamento a flusso incrociato con soffiaggio dall'alto, che presenta le caratteristiche di bassa rumorosità, elevata pressione del vento, bell'aspetto, ecc. e migliora la capacità di sovraccarico del trasformatore. Il controllo della temperatura adotta un termoregolatore intelligente per migliorare la sicurezza e l'affidabilità del funzionamento del trasformatore.
DESCRIZIONE DEL PRODOTTO
Il trasformatore a secco isolato con resina epossidica è un prodotto molto sicuro. Può essere installato direttamente nel centro di carico. Funziona bene in un ambiente con umidità al 100% senza pre-asciugatura. È stato ampiamente utilizzato nel campo delle costruzioni, centri commerciali, aeroporti, stazioni, porti, metropolitane, fabbriche, stazioni di distribuzione di energia sotterranee, piattaforme di trivellazione petrolifera offshore, centrali elettriche ecc.
CARATTERISTICHE DEL PRODOTTO
● Resistente al fuoco
● Resistenza all'umidità
● Facilità di manutenzione e installazione
● Funziona bene in condizioni ambientali difficili
● Prodotto non inquinante
● Basse perdite durante l'operazione completa
PARAMETRI
| MODELLO | NESSUNA PERDITA DI CARICO (W) |
PERDITA DI CARICO (120%) |
IMPENDENZA (%) |
CORRENTE NOLOCA (%) |
LIVELLO DI RUMORE (Lpa) dB |
PESO (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELLO | DIMENSIONE (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELLO | CAPACITÀ (KVA) | LUNGHEZZA (MM) |
LARGHEZZA (MM) | ALTEZZA (MM) |
LONGITUDINALE (MM) | ORIZZONTALE (MM) | PESO (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFILO AZIENDALE
Shanghai Industry Transformers Co., Ltd (SGOB) è un fornitore completo di apparecchiature per la distribuzione elettrica. I nostri prodotti includono:
● Trasformatori in olio
● Trasformatori in olio da 35KV
● Trasformatori di potenza a secco con isolamento in resina epossidica
● Trasformatori di distribuzione in leghe amorfe
● Trasformatori fotovoltaici
● Trasformatori eolici
● Trasformatori di sottostazione box-style
La nostra azienda è stata fondata nel 2007 e oggi conta un laboratorio di 40.000 mq e più di 200 dipendenti. I nostri prodotti sono ampiamente utilizzati in un'ampia gamma di settori quali produzione e distribuzione di energia, produzione di carbone, metallurgia, petrolio e gas, prodotti chimici, edilizia, porti, aeroporti, ferrovie e infrastrutture municipali.
Produciamo anche apparecchiature correlate come armadi e involucri elettrici, scatole di quadri elettrici. Attualmente stiamo espandendo la nostra linea di prodotti in altre aree legate all'energia come connettori termoretraibili, cavi elettrici e apparecchiature meccaniche associate, ecc. Il nostro obiettivo è quello di costruire un unico punto di riferimento piattaforma di fornitura di apparecchiature elettriche e componenti per la nostra base di clienti globale.
Facciamo affidamento sul nostro rigoroso sistema di controllo qualità per fornire prodotti della massima qualità. Dei nostri 200 dipendenti, 46 sono ingegneri con esperienza. Il nostro sistema di qualità prevede qualifiche per:
● Centro nazionale di supervisione della qualità dei trasformatori cinese
● Sistema di gestione della qualità ISO-9001:2008
● Sistema di gestione ambientale ISO-14001:2004
● Sistema di salute e sicurezza OHSMS18000
I nostri brevetti:
Le nostre capacità di produzione e test di qualità includono:
● Avvolgimento automatico della pellicola
● Laminazione e taglio digitale in acciaio siliconato
● Forno di essiccazione sotto vuoto e linea di verniciatura completamente automatici
● Tester per scariche parziali HAEFLY
● Analizzatore di potenza HAEFLY
● Analizzatore di armoniche HAEFLY
Il risultato è un prodotto superiore ad alta efficienza, minore dissipazione di potenza e bassa rumorosità per massimizzare l'investimento in infrastrutture.
