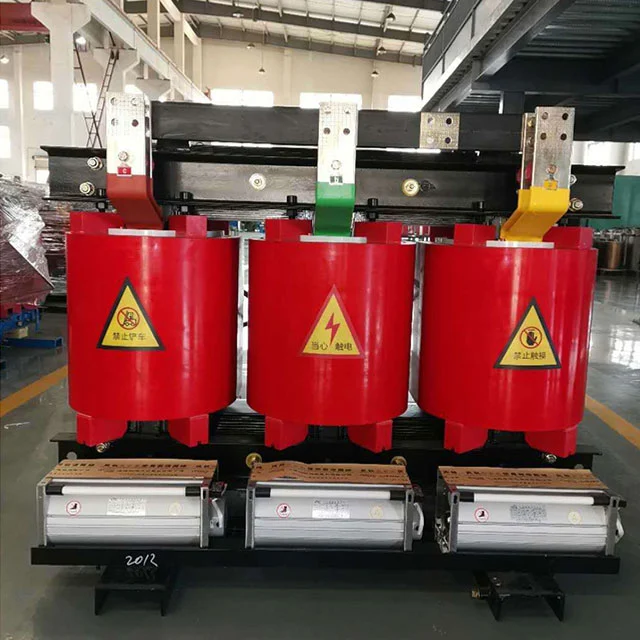

SGOB è un principale trasformatore, fornitore ed esportatore di Cina 2000KVA. Il trasformatore a secco SGOB 2000KVA è un solido dispositivo elettrico progettato per soddisfare le esigenze di alta potenza delle moderne contesti industriali e commerciali. Con un punteggio di potenza di 2000 kilovolt-ampere (KVA), questo trasformatore offre prestazioni e affidabilità senza pari.
Il trasformatore a secco SGOB 2000KVA è un solido dispositivo elettrico progettato per soddisfare le esigenze di alta potenza delle moderne contesti industriali e commerciali. Con un punteggio di potenza di 2000 kilovolt-ampere (KVA), questo trasformatore offre prestazioni e affidabilità senza pari.
Il suo design a secco elimina il rischio di perdite di petrolio e contaminazione ambientale, rendendolo una scelta ecologica e sostenibile. L'impronta compatta del trasformatore e la robusta build assicurano che possa essere facilmente installata e gestita in vari ambienti, compresi quelli con vincoli di spazio.
Il trasformatore a secco SGOB 2000KVA presenta sistemi di raffreddamento avanzati per garantire un funzionamento efficiente e tranquillo. Ciò riduce al minimo l'inquinamento acustico e la generazione di calore, estendendo la durata della vita del trasformatore e migliorando le prestazioni complessive. La sua progettazione ad alta efficienza energetica riduce al minimo le perdite di potenza e massimizza l'erogazione di potenza al carico, riducendo le bollette energetiche e le impronte di carbonio.
Il trasformatore è personalizzabile per soddisfare requisiti specifici dei clienti, offrendo una serie di opzioni per varie applicazioni. Il suo design modulare consente un facile accesso e manutenzione, riducendo i tempi di inattività e i costi operativi. Il trasformatore a secco SGOB 2000KVA è conforme agli standard e alle normative del settore, garantendo sicurezza e affidabilità in tutte le applicazioni.
Caratteristiche del prodotto
Il trasformatore a secco a resina epossidica 2000KVA prodotto da Shanghai Industrial Transformer Co., Ltd. è sviluppato e progettato in collaborazione con Shenyang Transformer Research Institute introducendo una tecnologia straniera avanzata. L'indice di affidabilità del prodotto ha raggiunto il livello avanzato internazionale.
Il trasformatore a secco SGOB 2000KVA è sicuro, retardante e antincendio, senza inquinamento e può essere installato direttamente nel centro di carico. È esente da manutenzione, facile da installare, ha a basso costo operativo completo, bassa perdita, buone prestazioni a prova di umidità, può funzionare normalmente con umidità al 100% e può essere messo in funzione senza pre-asciugatura dopo l'arresto. Ha una bassa scarica parziale, un basso rumore, una forte funzione di dissipazione del calore e può funzionare a carico nominale del 150% in condizioni di raffreddamento ad aria forzata.
Il trasformatore a secco SGOB 2000KVA è ora ampiamente utilizzato in grattacieli, centri commerciali, aeroporti, stazioni, banchine, metropolitane, fabbriche, stazioni di distribuzione sotterranea, piattaforme di perforazione petrolifera offshore, centrali elettriche e altri luoghi con ambienti duri e condizioni di utilizzo.
Materiali e caratteristiche principali
La bobina utilizza filo di rame isolato di classe F come conduttore e fibra di vetro e materiale composito resina epossidica come isolamento. Il suo coefficiente di espansione è vicino a quello del conduttore di rame e ha una buona resistenza all'impatto, resistenza alla variazione della temperatura e resistenza alle crepe. Tutti i componenti della fibra di vetro e della resina epossidica sono autoestinua e non continueranno a bruciare. Allo stesso tempo, la bobina ad alta tensione è lanciata con resina epossidica sotto 1 MBAR Stato del vuoto e non ci sono bolle all'interno della bobina, garantendo che la scarica parziale della bobina sia piccola. Allo stesso tempo, la perdita del trasformatore viene effettivamente ridotta.
Il nucleo di ferro del trasformatore è realizzato con una serie 30EH120 di fogli di acciaio al silicio ad alta permeabilità con orientamento a grano importato in acciaio Nippon, in Giappone, con articolazioni a 45 ° a pieno titolo e stacking passo-passo a quattro livelli. La superficie del nucleo di ferro è sigillata con vernice in resina isolante per prevenire l'umidità e la ruggine e i due morsetti e chiusure hanno strati protettivi anticorrosivi. L'intero nucleo di ferro adotta un giogo di ferro non accatastato e la struttura della piastra di tiro in acciaio, che riduce efficacemente la perdita di non carico, la corrente a nulla carico e il rumore del nucleo di ferro.
Per le bobine a bassa tensione e ad alta corrente, la sollecitazione del cortocircuito è grande quando si verifica il corto circuito e il numero di curve a bassa tensione è piccolo. Più grande è la corrente di bassa tensione, più importanza è il problema delle torri di ampere instabile quando viene utilizzato il tipo di avvolgimento del filo. Il problema della dissipazione del calore deve anche essere considerato. Al momento, l'uso dell'avvolgimento di lamina per bassa tensione può risolvere meglio i problemi di cui sopra. Prima di tutto, i prodotti in lamina non hanno curve assiali e angoli a spirale di avvolgimento assiale. I giri dell'ampere di avvolgimenti ad alta e bassa tensione sono bilanciati e la sollecitazione assiale del trasformatore è piccola quando si verifica il corto circuito. In secondo luogo, a causa del suo sottile isolamento, i dotti dell'aria multistrato possono essere impostati a piacimento nel processo e anche il problema della dissipazione del calore è meglio risolto. La saldatura interna della bobina adotta la saldatura di protezione dello xeno sulla macchina di avvolgimento in lamina completamente automatica, che ha un'alta precisione, una bassa resistenza alla saldatura e nessun processo di saldatura esterna. L'isolamento DMD viene utilizzato tra gli strati di avvolgimento e le estremità sono sigillate e curate con resina dopo l'avvolgimento.
Viene adottata la ventola di raffreddamento top-top a flusso incrociato, che ha le caratteristiche di basso rumore, alta pressione del vento, bell'aspetto, ecc. E migliora la capacità di sovraccarico del trasformatore. Il controllo della temperatura adotta un controllore di temperatura intelligente per migliorare la sicurezza e l'affidabilità del funzionamento del trasformatore.
Descrizione del prodotto
Il trasformatore di tipo a secco isolato a resina epossidica è un prodotto molto sicuro. Può essere installato direttamente nel centro di carico. Funziona bene nell'ambiente di umidità al 100% senza pre-asciugatura. È stato ampiamente utilizzato nel campo delle costruzioni, nel centro commerciale, all'aeroporto, alla stazione, al porto, alla metropolitana, alla fabbrica, alla stazione di distribuzione dell'energia sotterranea, alla piattaforma di perforazione del petrolio offshore, alla centrale elettrica ecc.
Caratteristiche del prodotto
● Resistente al fuoco
● Resistenza all'umidità
● Facile manutenzione e installazione
● Fare bene in condizioni di ambiente approssimativo
● Prodotto non inquinante
● Bassa perdita durante l'operazione completa
Parametri
| MODELLO | Nessuna perdita di carico (W) |
Perdita di carico (120%) |
Impendenza (%) |
NOLOAD Current (%) |
Livello di rumore (LPA) db |
PESO (KG) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELLO | Dimensione (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELLO | Capacità (KVA) | LUNGHEZZA (MM) |
Larghezza (mm) | ALTEZZA (MM) |
Longitudinale (mm) | Orizzontale (mm) | Peso (kg) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFILO AZIENDALE
Shanghai Industry Transformers Co., Ltd (SGOB) è un fornitore a tutta gamma di apparecchiature di distribuzione elettrica. I nostri prodotti includono:
● Trasformatori immessi di petrolio
● Transformers immessi di olio da 35 kV
● Trasformatori di potenza a secco isolante in resina espolbile
● Trasformatori di distribuzione in lega amorfa
● Trasformatori fotovoltaici
● Transformer di energia eolica
● Trasformatori di sottostazioni in stile box
La nostra azienda è stata fondata nel 2007 e oggi ha un seminario di 40.000 mq e oltre 200 dipendenti. I nostri prodotti sono ampiamente utilizzati in una vasta gamma di settori come generazione di energia e distribuzione, produzione di carbone, metallurgia, petrolio e gas, sostanze chimiche, costruzioni, porti, aeroporti, ferrovie e infrastrutture municipali.
Produciamo anche apparecchiature correlate come armadi elettrici e recinti, scatole di quadri attualmente, stiamo ampliando la nostra linea di prodotti in altre aree legate alla potenza come connettori a calore, cavi elettrici e attrezzature meccaniche associate ecc. Il nostro obiettivo è quello di costruire una piattaforma elettrica e una piattaforma di alimentazione delle parti per la nostra base di clienti globali.
Facciamo affidamento sul nostro rigoroso sistema di controllo di qualità per fornire i prodotti di altissima qualità. Dei nostri 200 dipendenti, 46 sono ingegneri. Il nostro sistema di qualità include qualifiche per:
● Centro di supervisione della qualità dei trasformatori nazionali in Cina
● ISO-9001: sistema di gestione della qualità 2008
● ISO-14001: Sistema di gestione ambientale 2004
● Sistema di salute e sicurezza OHSMS18000
I nostri brevetti:
Le nostre capacità di test di produzione e di qualità includono:
● Avvolgimento automatico del foglio
● Telesti in acciaio in silicone digitale e fessura
● Forno a vuoto completamente automatico e linea di vernice
● Tester di scarico parziale di Haefly
● Haefly Power Analyzer
● Analizzatore armonico di Haefly
Il risultato è un prodotto superiore di alta efficienza, una dissipazione di potenza inferiore e basso rumore per massimizzare gli investimenti delle infrastrutture.
