Il settore della distribuzione dei trasformatori a secco SGOB da 200 kva è in continua evoluzione, guidato dai progressi tecnologici e dalle iniziative di sostenibilità. I produttori stanno investendo in ricerca e sviluppo per migliorare l'efficienza, la durata e le caratteristiche di sicurezza dei trasformatori. Ciò include l’uso di materiali avanzati, come nuclei metallici amorfi e sistemi di isolamento ecologici, per migliorare le prestazioni termiche ed elettriche.
Il trasformatore a secco SGOB da 200 kva testimonia l'evoluzione e la sofisticazione delle apparecchiature elettriche nel settore della distribuzione di energia. Poiché le aziende e le istituzioni cercano sempre più soluzioni di alimentazione affidabili, efficienti e rispettose dell'ambiente, il trasformatore a secco SGOB da 200 kva è emerso come la scelta preferita per un'ampia gamma di applicazioni.
Il settore della distribuzione dell’energia sta attraversando una fase di trasformazione significativa, guidata dai progressi tecnologici, dalle iniziative di sostenibilità e dall’evoluzione delle richieste dei clienti. I trasformatori, in quanto componenti cruciali della rete elettrica, svolgono un ruolo fondamentale nella conversione e distribuzione efficiente dell’energia. I trasformatori a secco, in particolare, hanno guadagnato importanza grazie alla loro maggiore sicurezza, ai ridotti requisiti di manutenzione e ai vantaggi ambientali rispetto ai tradizionali trasformatori riempiti di olio.
Trasformatore a secco SGOB da 200 kva: contributi chiave del settore:
Efficienza e affidabilità:
Con una capacità di potenza nominale di 200 kilovolt-ampere (kva), il trasformatore a secco SGOB da 200 kva offre un'efficienza eccezionale, minimizzando le perdite di energia e riducendo i costi operativi. La sua struttura robusta garantisce affidabilità a lungo termine, consentendo alle aziende di mantenere un'alimentazione elettrica costante ed evitare costose interruzioni.
Sostenibilità:
Il design a secco elimina l'uso di materiali pericolosi, come l'olio del trasformatore, riducendo l'impatto ambientale e rispettando le normative sempre più rigorose sullo smaltimento dei rifiuti pericolosi. Ciò contribuisce agli sforzi complessivi di sostenibilità e si allinea con la crescente tendenza all’adozione di tecnologie verdi.
Versatilità e Personalizzazione:
Il trasformatore a secco SGOB da 200 kva è sufficientemente versatile da soddisfare varie esigenze industriali, commerciali e istituzionali. I produttori offrono opzioni di personalizzazione, inclusi diversi livelli di tensione, configurazioni di ingresso e uscita e modalità di montaggio, consentendo agli utenti finali di adattare il trasformatore alle proprie esigenze specifiche.
Conformità e sicurezza:
Il trasformatore è conforme agli standard e alle normative internazionali, garantendone la sicurezza e l'affidabilità. Rigorosi processi di test e certificazione ne verificano la conformità agli standard di settore, compresi quelli relativi alla compatibilità elettromagnetica (EMC), alla capacità di resistenza ai cortocircuiti e alle prestazioni termiche.
Applicazioni in tutti i settori:
Industriale: negli impianti di produzione, nelle operazioni minerarie e in altri ambienti gravosi, il trasformatore a secco SGOB da 200 kva supporta macchinari, apparecchiature e sistemi di controllo, garantendo efficienza operativa e produttività.
Commerciale: adatto per edifici adibiti ad uffici, negozi al dettaglio, strutture sanitarie e altri esercizi commerciali, il trasformatore fornisce un'alimentazione stabile per elettrodomestici, illuminazione, sistemi HVAC e altre infrastrutture critiche.
Istituzionale: perfetto per istituti scolastici, edifici governativi e altre strutture pubbliche, il trasformatore garantisce energia affidabile per i servizi essenziali, migliorando la sicurezza e l'efficienza operativa.
Tendenze e innovazioni del settore:
Il settore della distribuzione dell’energia è in continua evoluzione, guidato dai progressi tecnologici e dalle iniziative di sostenibilità. I produttori stanno investendo in ricerca e sviluppo per migliorare l'efficienza, la durata e le caratteristiche di sicurezza dei trasformatori. Ciò include l’uso di materiali avanzati, come nuclei metallici amorfi e sistemi di isolamento ecologici, per migliorare le prestazioni termiche ed elettriche.
Inoltre, l’integrazione delle tecnologie delle reti intelligenti e dell’Internet delle cose (IoT) sta trasformando il settore. Le funzionalità di monitoraggio remoto, diagnostica e manutenzione predittiva consentono ai produttori e agli utenti finali di ottimizzare le prestazioni dei trasformatori, ridurre i tempi di fermo e prolungarne la durata.
CARATTERISTICHE DEL PRODOTTO

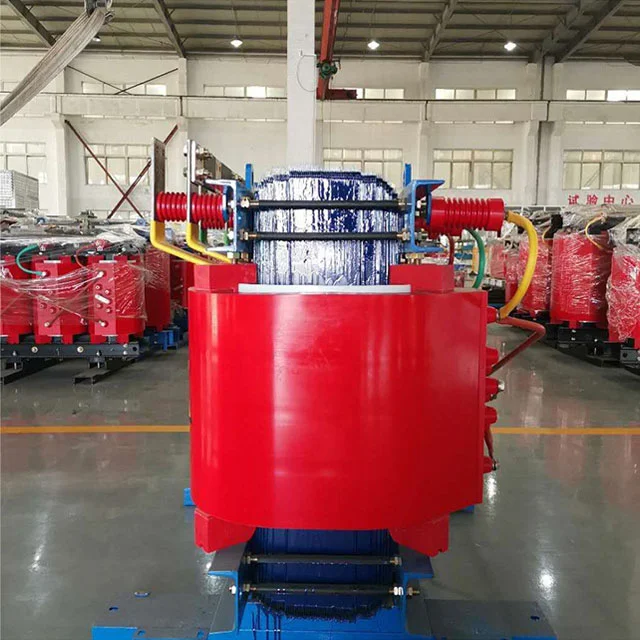

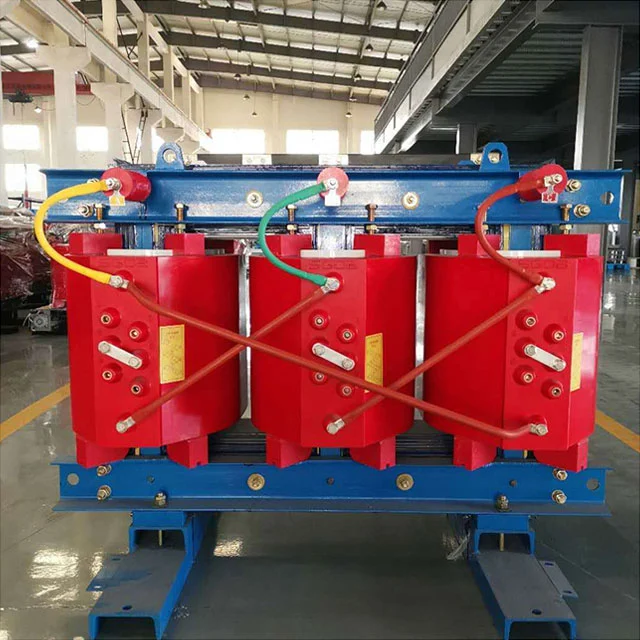

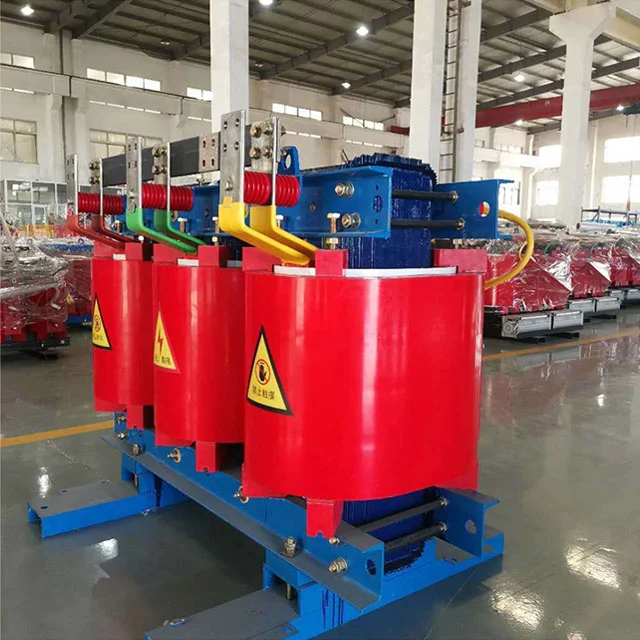

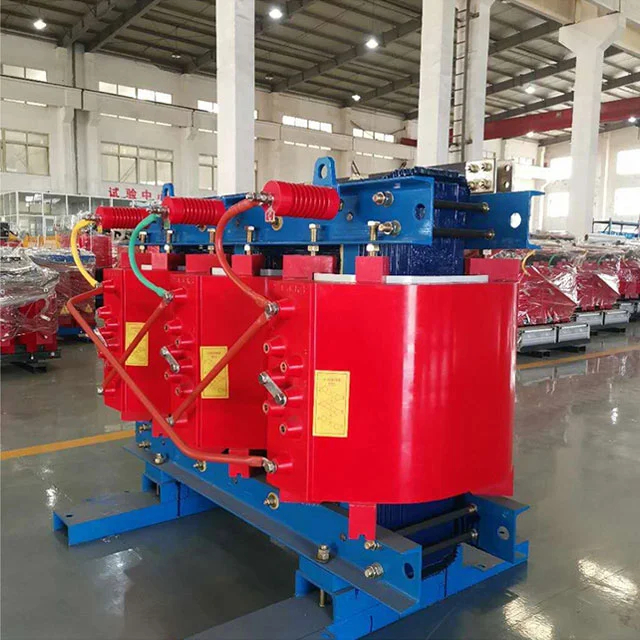

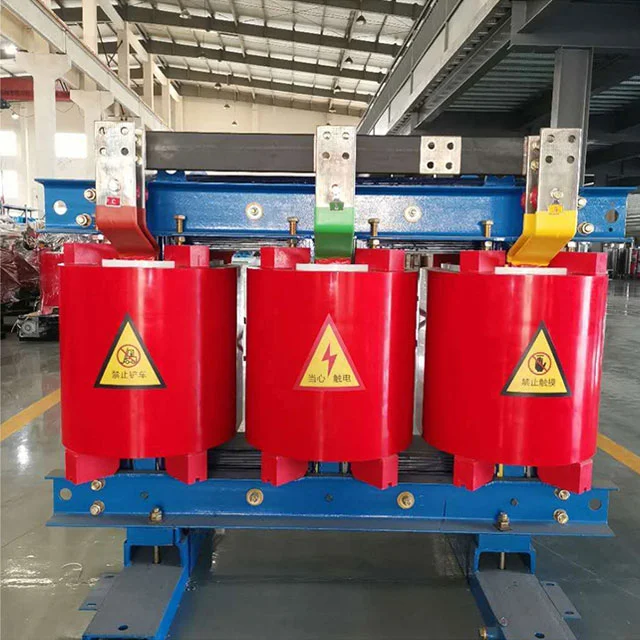

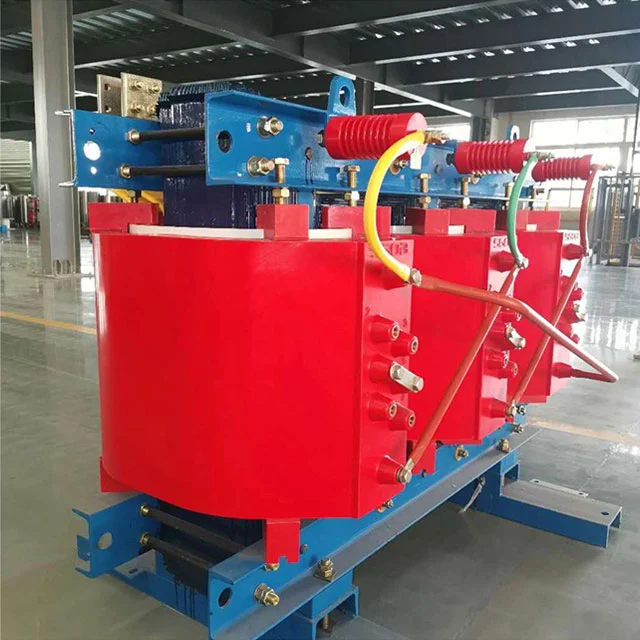

Il trasformatore a secco da 200 kva in resina epossidica prodotto da Shanghai Industrial Transformer Co., Ltd. è sviluppato e progettato in collaborazione con lo Shenyang Transformer Research Institute introducendo una tecnologia straniera avanzata. L'indice di affidabilità del prodotto ha raggiunto il livello avanzato internazionale.
Il trasformatore a secco SGOB da 200 kva è sicuro, ignifugo e ignifugo, non inquinato e può essere installato direttamente nel centro di carico. Non richiede manutenzione, è facile da installare, ha bassi costi operativi complessivi, basse perdite, buone prestazioni a prova di umidità, può funzionare normalmente con un'umidità del 100% e può essere messo in funzione senza pre-asciugatura dopo lo spegnimento. Ha una bassa scarica parziale, un basso rumore, una forte funzione di dissipazione del calore e può funzionare al 150% del carico nominale in condizioni di raffreddamento ad aria forzata.
I trasformatori a secco SGOB da 200 kva sono ora ampiamente utilizzati in grattacieli, centri commerciali, aeroporti, stazioni, banchine, metropolitane, fabbriche, stazioni di distribuzione sotterranee, piattaforme di trivellazione petrolifera offshore, centrali elettriche e altri luoghi con ambienti e condizioni d'uso difficili.
Principali materiali e caratteristiche

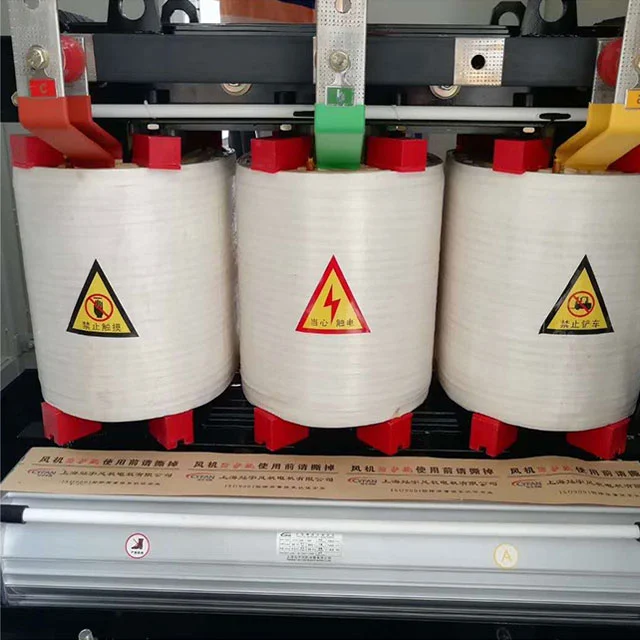

La bobina utilizza filo di rame isolato di classe F come conduttore e materiale composito in fibra di vetro e resina epossidica come isolante. Il suo coefficiente di dilatazione è vicino a quello del conduttore di rame e ha una buona resistenza agli urti, alle variazioni di temperatura e alle crepe. Tutti i componenti in fibra di vetro e resina epossidica sono autoestinguenti e non continueranno a bruciare. Allo stesso tempo, la bobina ad alta tensione è colata con resina epossidica in uno stato di vuoto di 1 mbar e non ci sono bolle all'interno della bobina, garantendo che lo scarico parziale della bobina sia piccolo. Allo stesso tempo, la perdita del trasformatore viene effettivamente ridotta.

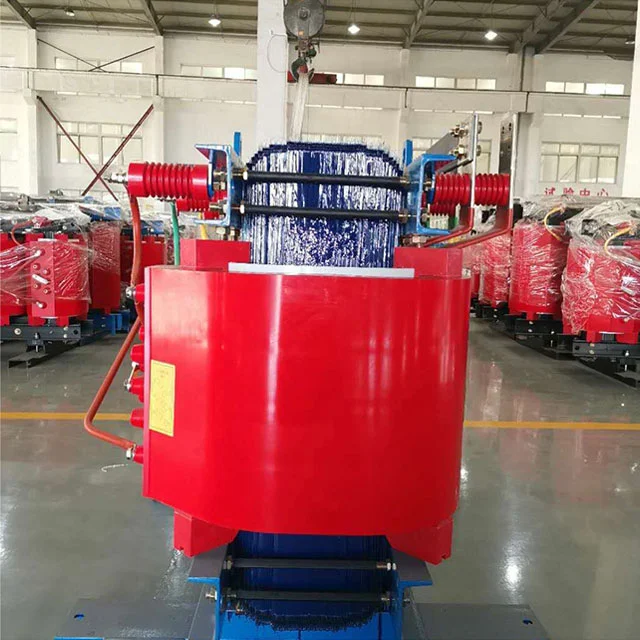

Il nucleo di ferro del trasformatore è costituito dalla serie 30EH120 di lamiere di acciaio al silicio laminate a freddo ad alta permeabilità con orientamento ordinato della grana importate da Nippon Steel, Giappone, con giunti completamente smussati a 45° e impilamento passo-passo a quattro livelli. La superficie dell'anima in ferro è sigillata con vernice isolante in resina per prevenire umidità e ruggine, e i due morsetti e gli elementi di fissaggio hanno strati protettivi anticorrosione. L'intero nucleo in ferro adotta un giogo in ferro non impilato e una struttura a piastra di trazione in acciaio, che riduce efficacemente la perdita a vuoto, la corrente a vuoto e il rumore del nucleo in ferro.
Per le bobine a bassa tensione e ad alta corrente, la sollecitazione da cortocircuito è elevata quando si verifica un cortocircuito e il numero di spire a bassa tensione è ridotto. Quanto maggiore è la corrente a bassa tensione, tanto più evidente sarà il problema delle amperspire instabili quando viene utilizzato il tipo di avvolgimento del filo. Bisogna considerare anche il problema della dissipazione del calore. Attualmente, l'uso dell'avvolgimento in lamina per la bassa tensione può risolvere meglio i problemi di cui sopra. Innanzitutto, i prodotti in foglio non hanno curve assiali e angoli di spirale di avvolgimento assiali. Le spire degli avvolgimenti di alta e bassa tensione sono bilanciate e la sollecitazione assiale del trasformatore è ridotta in caso di cortocircuito. In secondo luogo, grazie al suo sottile isolamento, i condotti dell'aria multistrato possono essere posizionati a piacimento nel processo e anche il problema della dissipazione del calore viene risolto meglio. La saldatura interna della bobina adotta la saldatura di protezione allo xeno sull'avvolgitrice completamente automatica, che ha alta precisione, bassa resistenza alla saldatura e nessun processo di saldatura esterna. L'isolamento DMD viene utilizzato tra gli strati di avvolgimento e le estremità vengono sigillate e polimerizzate con resina dopo l'avvolgimento.

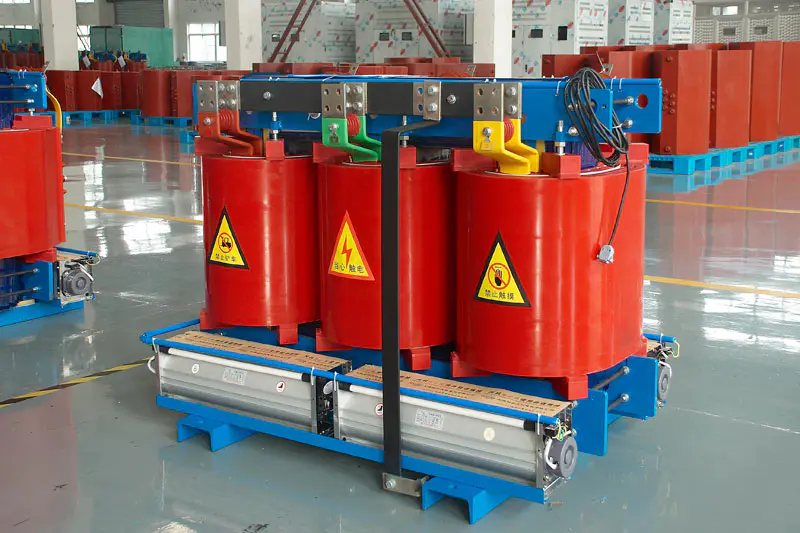

Viene adottata la ventola di raffreddamento a flusso incrociato con soffiaggio dall'alto, che presenta le caratteristiche di bassa rumorosità, elevata pressione del vento, bell'aspetto, ecc. e migliora la capacità di sovraccarico del trasformatore. Il controllo della temperatura adotta un termoregolatore intelligente per migliorare la sicurezza e l'affidabilità del funzionamento del trasformatore.
DESCRIZIONE DEL PRODOTTO
Il trasformatore a secco isolato con resina epossidica è un prodotto molto sicuro. Può essere installato direttamente nel centro di carico. Funziona bene in un ambiente con umidità al 100% senza pre-asciugatura. È stato ampiamente utilizzato nel campo delle costruzioni, centri commerciali, aeroporti, stazioni, porti, metropolitane, fabbriche, stazioni di distribuzione di energia sotterranee, piattaforme di trivellazione petrolifera offshore, centrali elettriche ecc.
CARATTERISTICHE DEL PRODOTTO
● Resistente al fuoco
● Resistenza all'umidità
● Facilità di manutenzione e installazione
● Funziona bene in condizioni ambientali difficili
● Prodotto non inquinante
● Basse perdite durante l'operazione completa
PARAMETRI
| MODELLO | NESSUNA PERDITA DI CARICO (W) |
PERDITA DI CARICO (120%) |
IMPENDENZA (%) |
CORRENTE NOLOCA (%) |
LIVELLO DI RUMORE (Lpa) dB |
PESO (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |

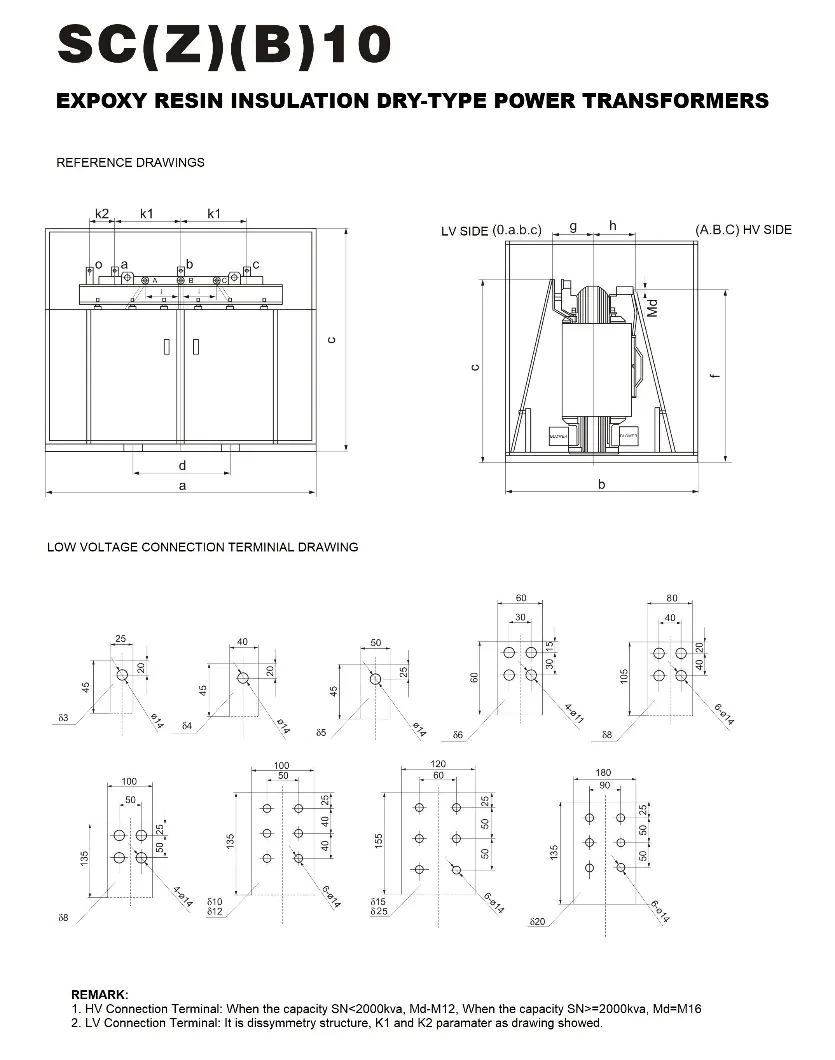

| MODELLO | DIMENSIONE (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELLO | CAPACITÀ (KVA) | LUNGHEZZA (MM) |
LARGHEZZA (MM) | ALTEZZA (MM) |
LONGITUDINALE (MM) | ORIZZONTALE (MM) | PESO (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFILO AZIENDALE
Shanghai Industry Transformers Co., Ltd (SGOB) è un fornitore completo di apparecchiature per la distribuzione elettrica. I nostri prodotti includono:
● Trasformatori in olio
● Trasformatori in olio da 35KV
● Trasformatori di potenza a secco con isolamento in resina epossidica
● Trasformatori di distribuzione in leghe amorfe
● Trasformatori fotovoltaici
● Trasformatori eolici
● Trasformatori di sottostazione box-style
La nostra azienda è stata fondata nel 2007 e oggi conta un laboratorio di 40.000 mq e più di 200 dipendenti. I nostri prodotti sono ampiamente utilizzati in un'ampia gamma di settori quali produzione e distribuzione di energia, produzione di carbone, metallurgia, petrolio e gas, prodotti chimici, edilizia, porti, aeroporti, ferrovie e infrastrutture municipali.
Produciamo anche apparecchiature correlate come armadi e involucri elettrici, scatole di quadri elettrici. Attualmente stiamo espandendo la nostra linea di prodotti in altre aree legate all'energia come connettori termoretraibili, cavi elettrici e apparecchiature meccaniche associate, ecc. Il nostro obiettivo è quello di costruire un unico punto di riferimento piattaforma di fornitura di apparecchiature elettriche e componenti per la nostra base di clienti globale.
Facciamo affidamento sul nostro rigoroso sistema di controllo qualità per fornire prodotti della massima qualità. Dei nostri 200 dipendenti, 46 sono ingegneri con esperienza. Il nostro sistema di qualità prevede qualifiche per:
● Centro nazionale di supervisione della qualità dei trasformatori cinese
● Sistema di gestione della qualità ISO-9001:2008
● Sistema di gestione ambientale ISO-14001:2004
● Sistema di salute e sicurezza OHSMS18000
I nostri brevetti:

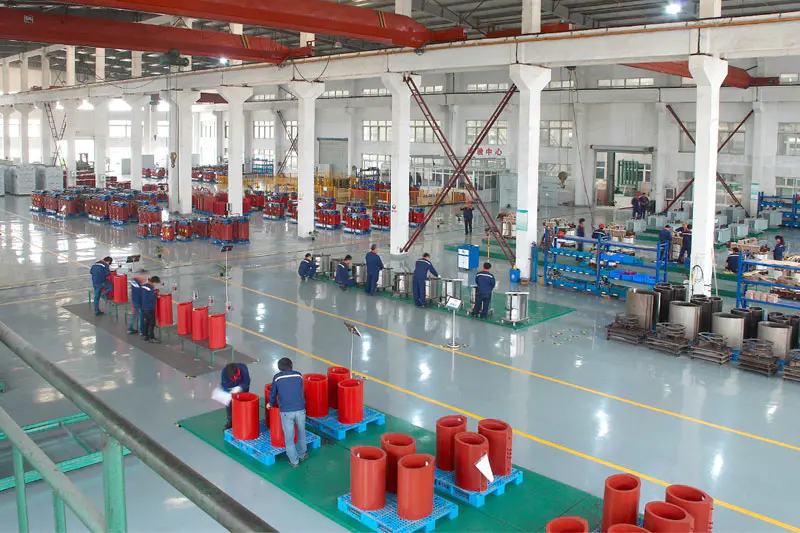

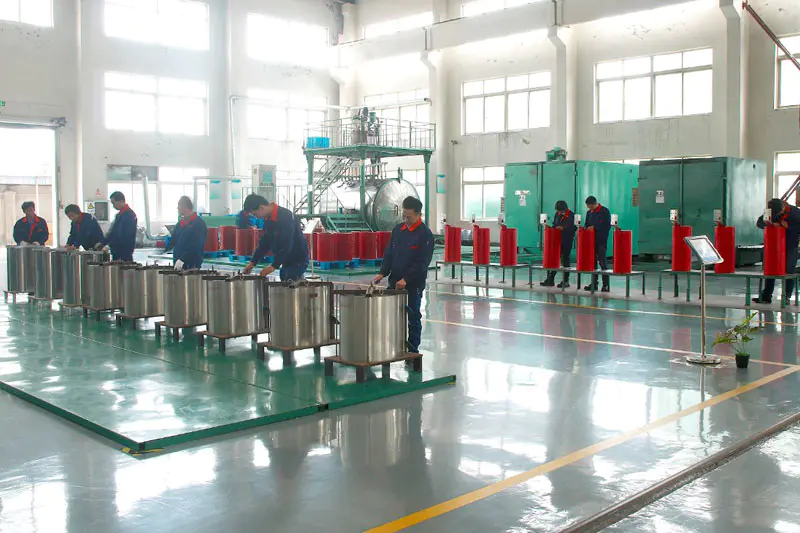

Le nostre capacità di produzione e test di qualità includono:
● Avvolgimento automatico della pellicola
● Laminazione e taglio digitale in acciaio siliconato
● Forno di essiccazione sotto vuoto e linea di verniciatura completamente automatici
● Tester per scariche parziali HAEFLY
● Analizzatore di potenza HAEFLY
● Analizzatore di armoniche HAEFLY
Il risultato è un prodotto superiore ad alta efficienza, minore dissipazione di potenza e bassa rumorosità per massimizzare l'investimento in infrastrutture.
