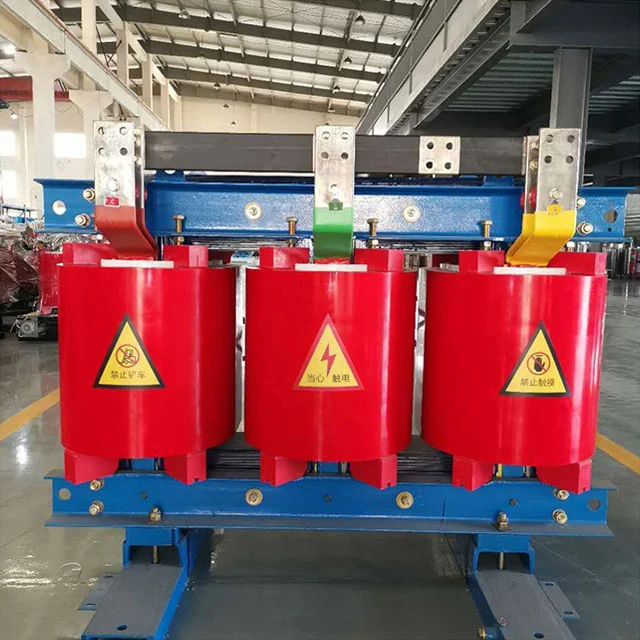

630 kVA trasformatore di tipo a secco a tre fasi

Questo trasformatore a secco trifase da 630 kVA da SGOB presenta avvolgimenti di rame al 100%, alta tensione 5000V e frequenza da 50Hz/60Hz. È conforme agli standard IEC per l'uso in centrali elettriche, sottostazioni, ecc. Le tensioni nominate includono 6KV, 6.3kV, 10kV, 10,5kv e 11kV.  È disponibile la personalizzazione per requisiti specifici. Si prega di contattarci per maggiori dettagli.

Caratteristiche del prodotto:

1. Le bobine utilizzano conduttori di rame con isolamento composito in fibra di vetro, cast sottovuoto in resina epossidica per una struttura senza bolle e sigillata.

2. Il core utilizza fogli di acciaio al silicio orientato al grano con un design a gradini per ridurre la perdita di isteresi.

3. Il lato a bassa tensione utilizza una struttura di avvolgimento di lamina con saldatura ad arco di argon automatico per la distribuzione di corrente uniforme.

4. Un sistema di controllo della temperatura intelligente con una ventola assiale regola l'efficienza di raffreddamento.

5. L'involucro stampato è dotato di pinne di raffreddamento per una maggiore convezione e un rivestimento resistente alla corrosione protegge dalla nebbia salina.

Processo di produzione:

Dopo l'avvolgimento, il filo di rame viene pre-impregnato con vernice isolante, quindi a vuoto in resina epossidica per la polimerizzazione. Il nucleo è tagliato al laser e impilato, con morsetti idraulici che applicano una pressione costante. Dopo l'assemblaggio, il nucleo e le bobine vengono cotti per legare i componenti. La scansione di scarico parziale e l'analisi armonica vengono eseguite prima della spedizione, con i dati caricati nel cloud per la tracciabilità.

Vantaggi chiave rispetto ai trasformatori immessi di petrolio:

1. Transformers immersi nell'olio hanno un rischio di perdite di olio a causa dell'insuccesso di guarnizioni, causando potenzialmente l'inquinamento del suolo e i rischi di incendio; Il trasformatore a secco trifase a 630 kVA elimina i media infiammabili e gli estinici in resina in caso di guasto dell'arco, prevenendo danni secondari. I trasformatori immessi di petrolio generano gas infiammabili in condizioni di sovraccarico, che richiedono sistemi di protezione dei gas. I trasformatori di tipo secco monitorano direttamente la temperatura del punto più caldo usando sensori incorporati, migliorando la velocità di avvertimento e risposta precoce.

2. Nei trasformatori immessi di petrolio, i cambiamenti nella viscosità dell'olio a basse temperature influenzano l'efficienza della dissipazione del calore e le alte temperature accelerano l'invecchiamento dell'isolamento; Il coefficiente di espansione termica della resina epossidica nei trasformatori di tipo secco corrisponde a quello dei conduttori di rame, mantenendo la stabilità meccanica in variazioni di temperatura estrema. I trasformatori immessi di petrolio richiedono test periodici di qualità dell'olio e contenuto di umidità; La struttura completamente sigillata dei trasformatori di tipo secco consente il funzionamento in ambienti di umidità al 100%, eliminando la necessità di ulteriori recinti protettivi in ​​ambienti marini con corrosione a spruzzo salino.

3. Manutenzione del trasformatore immerso nell'olio richiede attrezzature specializzate di filtrazione dell'olio e costi di smaltimento dell'olio di scarto; Perdite accidentali provocano costi di pulizia del sito; I trasformatori di tipo a secco richiedono solo la pulizia dell'aria compressa per l'accumulo di polvere superficiale, senza costi di sostituzione di consumo. Lo smaltimento dei trasformatori immessi di petrolio comporta procedure di rifiuti pericolosi; I materiali di tipo secco possono essere schiacciati, ordinati e riciclati meccanicamente, aumentando significativamente il valore residuo. Le riparazioni del trasformatore immesse nell'olio richiedono procedure di drenaggio dell'olio; I trasformatori di tipo secco supportano la sostituzione di avvolgimenti modulari, riducendo i tempi di inattività.

Note di manutenzione

1. Non utilizzare una pistola ad aria ad alta pressione direttamente sul dissipatore di calore durante il funzionamento di un trasformatore a secco trifase a 630 kVA per evitare micro-crack nella resina.

2. Pulire la polvere dai canali di dissipazione del calore con una spazzola morbida se accumulata per più di tre mesi.

3. Verificare la formazione di cristalli di sale sui terminali nelle aree costiere prima della stagione dei monsoni.

4. Eseguire test di isolamento inter-turn dopo un corto circuito improvviso.

5. sigillare e conservare in un ambiente secco durante lo stoccaggio a lungo termine; Mantenere una temperatura e un'umidità costanti per 48 ore prima del riavvio.

La capacità di sovraccarico è inferiore a quella dei trasformatori immessi di petrolio?

Gli avvolgimenti incapsulati in resina hanno una maggiore capacità termica e sotto un raffreddamento ad aria forzata, il tempo di sovraccarico continuo è in realtà più lungo di quello dei trasformatori immessi di petrolio; Anche la velocità di recupero dell'isolamento dopo un corto circuito improvviso è più veloce.

Parametri del prodotto
