SGOB è un fornitore leader di trasformatori a secco in Cina da 630 kVA. Vanta un ingombro compatto e una struttura durevole, che lo rendono ideale per l'installazione in ambienti con spazi limitati. La sua struttura robusta garantisce affidabilità a lungo termine e funzionamento senza interruzioni, anche in ambienti industriali esigenti. La capacità del trasformatore di supportare carichi considerevoli lo rende una scelta eccellente per le applicazioni in cui sono fondamentali richieste di potenza elevata e costante.
Vantaggi del prodotto

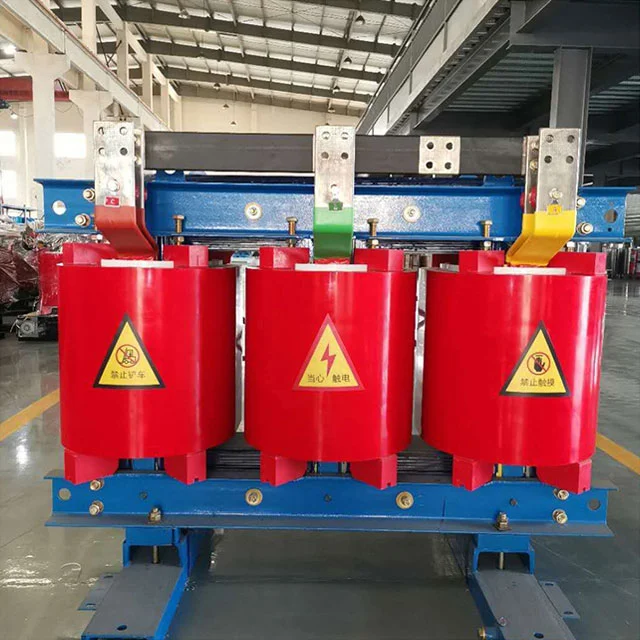

Il trasformatore a secco SGOB 630kva è un dispositivo elettrico ad alta capacità, appositamente progettato per soddisfare i severi requisiti dei moderni ambienti industriali, commerciali e istituzionali. La sua potente potenza nominale di 630 kVA lo rende una soluzione di alimentazione affidabile ed efficiente.
Il trasformatore a secco da 630 kva raggiunge una fusione di potenza, efficienza e sostenibilità ambientale in un prodotto affidabile. Questo trasformatore, con il suo design compatto, la struttura robusta e i materiali isolanti avanzati, è la scelta ideale per una varietà di applicazioni, garantendo una distribuzione regolare dell'energia e un funzionamento eccellente.
Trasformatore di tipo a secco con isolamento SGOB 630kva Il trasformatore elimina il rischio di perdite di olio, riducendo la manutenzione e l'impatto ambientale. Questo trasformatore ecologico si allinea agli sforzi di sostenibilità globale, promuovendo soluzioni energetiche più pulite e riducendo al minimo le emissioni di carbonio.
Grazie al trasformatore a secco SGOB da 630 kva, le caratteristiche di design compatto e durevole dei trasformatori a secco possono adattarsi ad ambienti di installazione con spazio limitato e resistere a grandi carichi di potenza. Questa caratteristica lo rende la scelta ideale per luoghi critici con condizioni di spazio ristretto e richieste continue di elevata potenza. Il suo robusto design strutturale garantisce che l'apparecchiatura possa mantenere un funzionamento affidabile e stabile a lungo termine anche in ambienti industriali difficili.
Oltre alle sue robuste capacità di gestione dell'energia, il trasformatore di distribuzione dell'alimentazione a secco SGOB da 630 kva offre un'efficienza energetica impressionante. Riduce al minimo le perdite di energia, massimizzando l'erogazione di potenza al carico e riducendo i costi operativi. Ciò lo rende la scelta ideale per le aziende che cercano di ottimizzare il consumo energetico e ridurre l’impronta di carbonio.
Cosa faTrasformatore a seccoFare?
I trasformatori a secco vengono utilizzati principalmente per ottenere una trasformazione di tensione sicura e una distribuzione efficiente. Sono raffreddati naturalmente dall'aria anziché dall'olio isolante, presentando così vantaggi eccezionali come buona resistenza al fuoco, rispetto dell'ambiente e facile manutenzione. Questa tipologia di trasformatore è particolarmente adatta per luoghi interni o ambienti sensibili con elevati requisiti di sicurezza e pulizia, come ospedali, scuole, grandi centri commerciali e impianti industriali. Nel frattempo, in scenari speciali come tunnel e miniere dove esistono potenziali rischi di infiammabilità o limitazioni di spazio, è anche la scelta ideale per garantire un'alimentazione elettrica affidabile e ridurre i rischi di incendio.
CARATTERISTICHE DEL PRODOTTO
Il trasformatore di tipo a secco in resina epossidica SGOB 630kva prodotto da Shanghai Industrial Transformer Co., Ltd. è sviluppato e progettato in collaborazione con lo Shenyang Transformer Research Institute introducendo una tecnologia straniera avanzata. L'indice di affidabilità del prodotto ha raggiunto il livello avanzato internazionale.
È sicuro, ignifugo e ignifugo, non inquinato e può essere installato direttamente nel centro di carico. Non richiede manutenzione, è facile da installare, ha bassi costi operativi complessivi, basse perdite, buone prestazioni a prova di umidità, può funzionare normalmente con un'umidità del 100% e può essere messo in funzione senza pre-asciugatura dopo lo spegnimento. Ha una bassa scarica parziale, un basso rumore, una forte funzione di dissipazione del calore e può funzionare al 150% del carico nominale in condizioni di raffreddamento ad aria forzata.
Ora è ampiamente utilizzato in grattacieli, centri commerciali, aeroporti, stazioni, banchine, metropolitane, fabbriche, stazioni di distribuzione sotterranee, piattaforme di trivellazione petrolifera offshore, centrali elettriche e altri luoghi con ambienti e condizioni di utilizzo difficili.
Principali materiali e caratteristiche
Il nucleo di ferro del trasformatore è costituito dalla serie 30EH120 di lamiere di acciaio al silicio laminate a freddo ad alta permeabilità con orientamento ordinato della grana importate da Nippon Steel, Giappone, con giunti completamente smussati a 45° e impilamento passo-passo a quattro livelli. La superficie dell'anima in ferro è sigillata con vernice isolante in resina per prevenire umidità e ruggine, e i due morsetti e gli elementi di fissaggio hanno strati protettivi anticorrosione. L'intero nucleo di ferro adotta un giogo di ferro non impilato e una struttura a piastra di trazione in acciaio, che riduce efficacemente la perdita a vuoto, la corrente a vuoto e il rumore del nucleo di ferro.
Per le bobine a bassa tensione e ad alta corrente, la sollecitazione da cortocircuito è elevata quando si verifica un cortocircuito e il numero di spire a bassa tensione è ridotto. Quanto maggiore è la corrente a bassa tensione, tanto più evidente sarà il problema delle amperspire instabili quando viene utilizzato il tipo di avvolgimento del filo. Bisogna considerare anche il problema della dissipazione del calore. Attualmente, l'uso dell'avvolgimento in lamina per la bassa tensione può risolvere meglio i problemi di cui sopra. Innanzitutto, i prodotti in foglio non hanno curve assiali e angoli di spirale di avvolgimento assiali. Le spire degli avvolgimenti di alta e bassa tensione sono bilanciate e la sollecitazione assiale del trasformatore è ridotta in caso di cortocircuito. In secondo luogo, grazie al suo sottile isolamento, i condotti dell'aria multistrato possono essere posizionati a piacimento nel processo e anche il problema della dissipazione del calore viene risolto meglio. La saldatura interna della bobina adotta la saldatura di protezione allo xeno sull'avvolgitrice completamente automatica, che ha alta precisione, bassa resistenza alla saldatura e nessun processo di saldatura esterna. L'isolamento DMD viene utilizzato tra gli strati di avvolgimento e le estremità vengono sigillate e polimerizzate con resina dopo l'avvolgimento.
La bobina utilizza filo di rame isolato di classe F come conduttore e materiale composito in fibra di vetro e resina epossidica come isolante. Il suo coefficiente di dilatazione è vicino a quello del conduttore di rame e ha una buona resistenza agli urti, alle variazioni di temperatura e alle crepe. Tutti i componenti in fibra di vetro e resina epossidica sono autoestinguenti e non continueranno a bruciare. Allo stesso tempo, la bobina ad alta tensione è colata con resina epossidica in uno stato di vuoto di 1 mbar e non ci sono bolle all'interno della bobina, garantendo che lo scarico parziale della bobina sia piccolo. Allo stesso tempo, la perdita del trasformatore viene effettivamente ridotta.
Viene adottata la ventola di raffreddamento a flusso incrociato con soffiaggio dall'alto, che presenta le caratteristiche di bassa rumorosità, elevata pressione del vento, bell'aspetto, ecc. e migliora la capacità di sovraccarico del trasformatore. Il controllo della temperatura adotta un termoregolatore intelligente per migliorare la sicurezza e l'affidabilità del funzionamento del trasformatore.
DESCRIZIONE DEL PRODOTTO
Il trasformatore a secco isolato in resina epossidica è un prodotto molto sicuro. Può essere installato direttamente nel centro di carico. Funziona bene in un ambiente con umidità al 100% senza pre-asciugatura. È stato ampiamente utilizzato nel campo delle costruzioni, centri commerciali, aeroporti, stazioni, porti, metropolitane, fabbriche, stazioni di distribuzione di energia sotterranee, piattaforme di trivellazione petrolifera offshore, centrali elettriche ecc.
CARATTERISTICHE DEL PRODOTTO
● Resistente al fuoco
● Resistenza all'umidità
● Facilità di manutenzione e installazione
● Funziona bene in condizioni ambientali difficili
● Prodotto non inquinante
● Basse perdite durante l'operazione completa
PARAMETRI
| MODELLO | NESSUNA PERDITA DI CARICO (W) |
PERDITA DI CARICO (120%) |
IMPENDENZA (%) |
CORRENTE NOLOCA (%) |
LIVELLO DI RUMORE (Lpa) dB |
PESO (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELLO | DIMENSIONE (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELLO | CAPACITÀ (KVA) | LUNGHEZZA (MM) |
LARGHEZZA (MM) | ALTEZZA (MM) |
LONGITUDINALE (MM) | ORIZZONTALE (MM) | PESO (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFILO AZIENDALE
Shanghai Industry Transformers Co., Ltd (SGOB) è un fornitore completo di apparecchiature per la distribuzione elettrica. I nostri prodotti includono:
● Trasformatori in olio
● Trasformatori in olio da 35KV
● Trasformatori di potenza a secco con isolamento in resina epossidica
● Trasformatori di distribuzione in leghe amorfe
● Trasformatori fotovoltaici
● Trasformatori eolici
● Trasformatori di sottostazione box-style
La nostra azienda è stata fondata nel 2007 e oggi conta un laboratorio di 40.000 mq e più di 200 dipendenti. I nostri prodotti sono ampiamente utilizzati in un'ampia gamma di settori quali produzione e distribuzione di energia, produzione di carbone, metallurgia, petrolio e gas, prodotti chimici, edilizia, porti, aeroporti, ferrovie e infrastrutture municipali.
Produciamo anche apparecchiature correlate come armadi e involucri elettrici, scatole di quadri. Attualmente stiamo espandendo la nostra linea di prodotti in altre aree legate all'energia come connettori termoretraibili, cavi elettrici e apparecchiature meccaniche associate, ecc. Il nostro obiettivo è costruire una piattaforma unica di fornitura di apparecchiature elettriche e componenti per la nostra base di clienti globale.
Facciamo affidamento sul nostro rigoroso sistema di controllo qualità per fornire prodotti della massima qualità. Dei nostri 200 dipendenti, 46 sono ingegneri con esperienza. Il nostro sistema di qualità prevede qualifiche per:
● Centro nazionale di supervisione della qualità dei trasformatori cinese
● Sistema di gestione della qualità ISO-9001:2008
● Sistema di gestione ambientale ISO-14001:2004
● Sistema di salute e sicurezza OHSMS18000
I nostri brevetti:
Le nostre capacità di produzione e test di qualità includono:
● Avvolgimento automatico della pellicola
● Laminazione e taglio digitale in acciaio siliconato
● Forno di essiccazione sotto vuoto e linea di verniciatura completamente automatici
● Tester per scariche parziali HAEFLY
● Analizzatore di potenza HAEFLY
● Analizzatore di armoniche HAEFLY
Il risultato è un prodotto superiore ad alta efficienza, minore dissipazione di potenza e bassa rumorosità per massimizzare l'investimento in infrastrutture.
