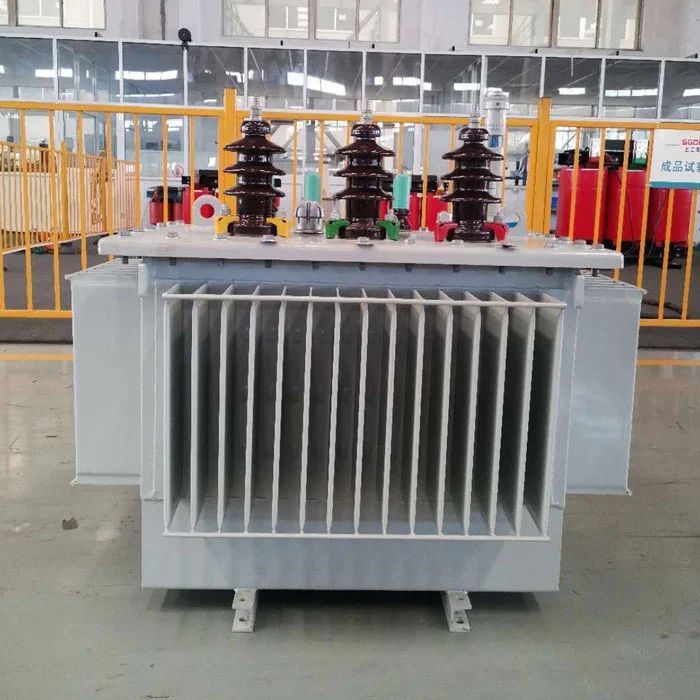

Shanghai Industrial Transformer Co., Ltd. fornisce un trasformatore a bagno d'olio da 80 kVA per la distribuzione di energia commerciale. Applicazione primaria: step-down da 10kV/20kV a 0,4kV per strutture commerciali. Perdita a vuoto 0,18 kW, perdita a carico 1,05 kW. Costo annuale dell'elettricità ca. $ 420 con un carico medio del 50%. Peso totale 540 kg.
Produttore:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)
ILTrasformatore a bagno d'olio da 80 kVA per la distribuzione di energia commercialeè una specifica comune per strutture commerciali di piccole e medie dimensioni, tra cui minimarket (300-500 m²), cliniche comunitarie, piccoli hotel (20-30 camere) e officine di produzione leggera con carico totale collegato compreso tra 150 e 250 ampere a 0,4 kV.
| Tipo di attrezzatura | Quantità | Carico subtotale (kVA) |
|---|---|---|
| Illuminazione a LED (100W ciascuno) | 100 apparecchi | 10 |
| HVAC (raffreddamento da 5 kW ciascuno) | 4 unità | 20 |
| Ascensore (7,5 kW) | 1 unità | 8 |
| Sistemi punto vendita + IT | 10 postazioni di lavoro | 5 |
| Refrigerazione (refrigeratori commerciali) | 6 unità | 12 |
| Punti vendita vari | - | 15 |
| Carico tipico totale | 70kVA | |
| Margine di sicurezza | 10kVA |
Questo trasformatore in olio da 80 kVA per la distribuzione di energia commerciale supporta il tipico mix commerciale di cui sopra con una riserva di capacità del 10-15% per future espansioni.
| Capacità nominale | 80kVA |
| Tensione primaria | 10±2×2,5% / 20 kV |
| Tensione secondaria | 400V/230V trifase |
| Frequenza | 50 Hz |
| Gruppo di connessione | Dyn11 (standard) |
| Perdita a vuoto (misurata) | ≤0,18 kW (tipico 0,176-0,179) |
| Perdita di carico @75°C | ≤1,05kW |
| Impedenza | 4% |
| Corrente a vuoto | ≤1,7% (tipico 1,5-1,6%) |
| Massa totale | 540 kg (massa olio circa 105 kg) |
| Dimensioni di spedizione | 950 × 600 × 1250 mm (imballato) |
| Metodo di raffreddamento | ONAN (Olio Naturale Aria Naturale) |
| Livello di rumore a 1 metro di distanza | ≤55dB(A) |
| Parametro | Media dei test di fabbrica | Limite CEI | Stato |
|---|---|---|---|
| Perdita a vuoto | 0,177 kW | 0,20 kW (massimo) | 11,5% sotto il limite |
| Perdita di carico | 1,04 kW | 1,10 kW | 5,5% sotto il limite |
| Corrente a vuoto | 1,55% | 2,0% | 22,5% sotto il limite |
Base di calcolo: trasformatore da 80 kVA funzionante al 50% del carico medio (40 kVA), fattore di potenza 0,85, ore di funzionamento 5.840 ore/anno (16 ore/giorno × 365 giorni), tariffa elettrica $ 0,12/kWh.
| Tipo di perdita | Potenza (kW) | Energia annuale (kWh) | Costo annuale |
|---|---|---|---|
| Perdita a vuoto (24 ore su 24, 7 giorni su 7) | 0.18 | 1.577 | $ 189 |
| Perdita di carico (al 50% del carico) | 1,05 × (0,5)² = 0,26 | 1.518 | $ 182 |
| Totale | 0,44 in media | 3.095 | $ 371 |
Con un carico medio del 60% (48 kVA), il costo annuale aumenta fino a circa $ 440.
I trasformatori commerciali sono spesso installati vicino a spazi occupati. Fonti di rumore e mitigazione in questoTrasformatore a bagno d'olio da 80 kVA per la distribuzione di energia commerciale:
| Fonte di rumore | Contributo | Mitigazione in questo modello |
|---|---|---|
| Magnetostrizione del nucleo | 70% | Densità di flusso ridotta a 1,65 T (rispetto allo standard 1,70 T) |
| Ventola di raffreddamento (se in dotazione) | 0% | Nessun fan – solo ONAN |
| Vibrazioni del serbatoio | 20% | Cuscinetti antivibranti tra nucleo e serbatoio |
| Ronzio magnetico | 10% | Giunti centrali step-lap |
| Tipo di struttura | Domanda massima tipica | Voto consigliato | Perché |
|---|---|---|---|
| Piccolo minimarket (200 m²) | 25-35kVA | 50kVA | 80kVA sovradimensionati |
| Supermercato (500m²) | 55-70kVA | 80kVA | Corrisponde al carico tipico |
| Piccolo albergo (25 camere) | 50-65kVA | 80kVA | Tiene conto dei picchi di carico AC |
| Clinica sanitaria comunitaria | 40-60kVA | 80kVA | Margine di aumento delle apparecchiature mediche |
| Officina meccanica leggera (3-5 macchine) | 50-75kVA | 80kVA | Corrente di avviamento del motore |
| Edificio per uffici (1500m²) | 60-85kVA | 100kVA | 80kVA limite |
Se la tua domanda di picco supera i 70 kVA per più di 4 ore continue, seleziona invece 100 kVA.
| Requisito | Questa unità da 80kVA | Note |
|---|---|---|
| Superficie necessaria | 0,45 m² (870×510 mm) | Più accesso frontale da 600 mm |
| Caricamento a pavimento | 540kg + contenimento olio | 1.000 kg/m² minimo |
| Altezza del soffitto | Minimo 2,2 metri | Per l'accesso alla boccola |
| Apertura di ventilazione | Ingresso + uscita 0,15 m² | Convezione naturale |
| Protezione antincendio | Camera conforme alla norma IEC 60076-12 | Obbligatorio per interni riempiti d'olio |
| Allontanamento dai combustibili | 1,5 m | Secondo NFPA 70 |
Ogni trasformatore in olio da 80 kVA per la distribuzione di energia commerciale viene fornito con un rapporto di prova contenente questi valori misurati (non solo "pass/fail"):
Gli acquirenti ricevono un report in PDF con il numero di serie riconducibile al lotto di produzione.
Shanghai Industrial Transformer Co., Ltd. ha spedito 47 unità da 80 kVA (S11-M-80/10) tra gennaio 2024 e gennaio 2026.
Queste unità sono state consegnate a clienti nelle Filippine (12 unità), Indonesia (8 unità), Nigeria (6 unità), Vietnam (5 unità) e Cina nazionale (16 unità). Le informazioni di contatto per i clienti di riferimento possono essere fornite in base ad un accordo di riservatezza.
QuestoTrasformatore a bagno d'olio da 80 kVA per la distribuzione di energia commercialeoffre una perdita media a vuoto misurata in fabbrica di 0,177 kW, un livello di rumore ≤55 dB(A) e zero richieste di garanzia su 47 unità spedite. È adatto per supermercati, piccoli hotel e piccole strutture commerciali che richiedono un servizio di 150-250 A a 0,4 kV.
