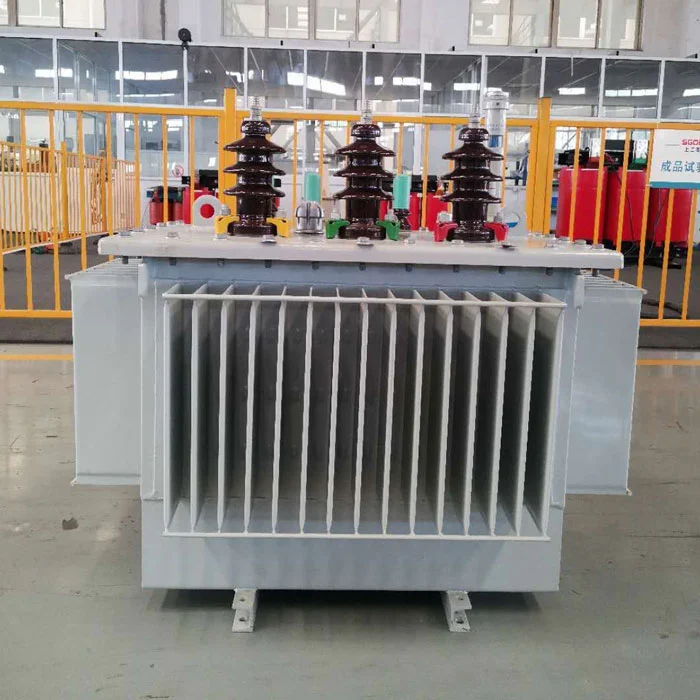

ILTrasformatore immerso nell'olio 80kvaè un dispositivo di conversione di potenza sigillato costruito con un nucleo in acciaio silicio a freddo e avvolgimenti di rame senza ossigeno. Presenta un design a spirale con canali di olio longitudinale per migliorare la dissipazione del calore interno. Una struttura resistente a corto circuito rafforza i supporti finali per proteggere dalle once di corrente transitoria. Un meccanismo di sollevamento e un sistema di posizionamento dedicato garantiscono la stabilità del trasporto.
ILTrasformatore immerso nell'olio 80kvaPuò essere utilizzato nei sistemi di distribuzione dell'energia urbana per resistere alle fluttuazioni del carico diurno e la dissipazione del calore immessa dall'olio garantisce un funzionamento continuo a pieno carico. La sua struttura resistente alla corrosione blocca efficacemente la corrosione a spruzzo salino nelle aree costiere umide.
La progettazione del gap dell'olio di isolamento rinforzato per le aree ad alta quota riduce il rischio di scarico a bassa pressione.
| MODELLO | CAPACITÀ (KVA) |
HV (KV) |
Lv (KV) |
Nessuna perdita di carico (KW) |
Impendenza (%) |
PESO (KG) |
DIMENSIONE (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
I componenti del gas disciolti vengono regolarmente analizzati mediante analisi cromatografica e la diagnosi di guasti interne viene attivata quando le concentrazioni di acetilene sono anormali. Il livello dell'olio viene monitorato utilizzando un indicatore della finestra a due colori e un allarme di emergenza viene attivato quando il livello dell'olio scende improvvisamente. Viene eseguito test annuali di resistenza dielettrica dell'olio e la filtrazione dell'olio sottovuoto viene eseguita quando la tensione di rottura scende sotto la soglia.
Operazione prolungata al di sotto di una velocità di carico specifica ha comportato una bassa temperatura dell'olio in unTrasformatore immerso nell'olio 80kva, portando all'analisi dell'acqua e alla ridotta resistenza all'isolamento. Il riscaldamento a pieno carico è necessario per mantenere la solubilità dell'acqua nell'olio. Il riscaldamento automatico dovrebbe essere attivato durante gli arresti invernali per mantenere la temperatura dell'olio.
Eseguire immediatamente un test di risposta in frequenza di deformazione dell'avvolgimento e confrontarlo con uno spettro di riferimento. Controllare lo spostamento dei bulloni di attesa appendendo il coperchio e utilizzare un telemetro laser per verificare le dimensioni assiali. Eseguire un test a vuoto per monitorare le armoniche di vibrazione anormale. Se il nucleo è messo a terra in più punti, smantellare e riparare l'isolamento.
