Questo blog completo esploraTrasformatori in olio, rispondendo a domande chiave su scopo, funzionamento, vantaggi, differenze rispetto ai trasformatori a secco, applicazioni e pratiche di manutenzione. Destinato a ingegneri, decisori e lettori tecnici, questo articolo è strutturato con titoli chiari, tabelle, elenchi e una sezione Domande frequenti per migliorare la comprensione e supportare decisioni informate. Segue i principi EEAT (competenza, esperienza, autorevolezza, affidabilità) e include approfondimenti e fonti rilevanti per il settore.

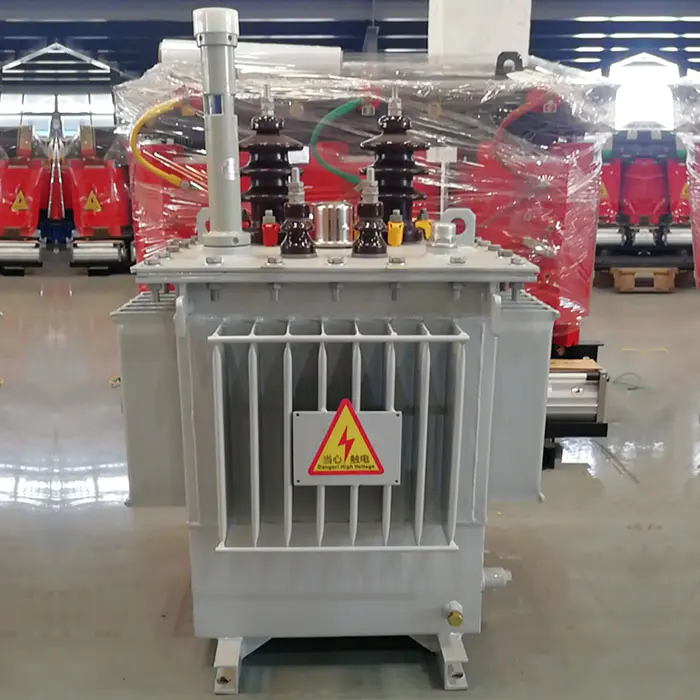

I trasformatori immersi in olio sono dispositivi elettrici che trasferiscono energia elettrica tra circuiti tramite induzione elettromagnetica. Utilizzano un olio isolante specializzato, in genere olio minerale altamente raffinato, per:
Il nucleo e le bobine del trasformatore sono immersi nell'olio all'interno di un serbatoio sigillato. Quando viene applicata una tensione CA all'avvolgimento primario, viene creato un campo magnetico che induce una tensione nell'avvolgimento secondario. L'olio assorbe il calore e lo ridistribuisce attraverso la convezione naturale o sistemi di raffreddamento forzato (radiatori o ventilatori).
Questo processo supporta un trasferimento efficiente di energia mantenendo temperature operative sicure, il che è essenziale per i sistemi ad alta tensione e alta capacità. Il raffreddamento e l'isolamento forniti dall'olio prolungano la durata del trasformatore e migliorano l'affidabilità in ambienti difficili.
I trasformatori immersi in olio sono ampiamente utilizzati nelle reti di trasmissione e distribuzione per diversi motivi:
A causa di questi vantaggi, le grandi aziende elettriche e i complessi industriali spesso utilizzano trasformatori immersi in olio dove l’elevata affidabilità e capacità di carico sono cruciali.
| Caratteristica | Beneficio |
|---|---|
| Capacità di raffreddamento | Supporta capacità di carico più elevate e riduce la formazione di hotspot |
| Isolamento elettrico | Migliora la rigidità dielettrica, riducendo i rischi di guasto |
| Longevità | Vita utile prolungata con una corretta manutenzione |
| Efficacia in termini di costi | Costo per kVA inferiore rispetto a molte alternative di tipo secco |
Questi vantaggi rendono i trasformatori immersi in olio una scelta conveniente in cui le condizioni ambientali e di sicurezza possono essere gestite correttamente.
I componenti chiave includono:
Ogni parte svolge un ruolo nel garantire un efficiente trasferimento di energia e affidabilità sotto sollecitazioni di carico elettrico.
| Aspetto | Trasformatore immerso nell'olio | Trasformatore di tipo a secco |
|---|---|---|
| Meccanismo di raffreddamento | Circolazione dell'olio e raffreddamento esterno | Solo convezione dell'aria o aria forzata |
| Installazione | Richiede misure di contenimento dell'olio e di sicurezza antincendio | Installazioni interne/ravvicinate |
| Costo | Generalmente inferiore per kVA | Costo più elevato per valutazioni comparabili |
| Manutenzione | Sono necessari controlli e filtraggio dell'olio | Manutenzione ordinaria ridotta |
La scelta tra il tipo a olio e quello a secco dipende dai vincoli del sito, dai codici ambientali e dalle priorità operative.
I trasformatori immersi in olio sono comunemente utilizzati in:
In queste applicazioni, l’elevata affidabilità, le prestazioni elettriche e la gestione del carico li rendono una spina dorsale dell’infrastruttura elettrica in tutto il mondo.
La manutenzione ordinaria dei trasformatori immersi in olio comprende:
La manutenzione proattiva riduce al minimo i rischi di guasto e supporta le prestazioni a lungo termine.
D: Qual è la funzione principale dell'olio per trasformatori?
R: L'olio del trasformatore funge sia da refrigerante che da mezzo isolante che migliora le proprietà dielettriche e la dissipazione del calore, fondamentali per prestazioni stabili del trasformatore.
D: In che modo l'olio migliora l'efficienza del trasformatore?
R: L'olio facilita un migliore trasferimento termico lontano dagli avvolgimenti e dal nucleo, riducendo lo stress termico e consentendo una maggiore capacità di carico con perdite ridotte rispetto al solo raffreddamento ad aria.
D: I trasformatori immersi in olio sono sicuri per l'uso in interni?
R: Possono essere utilizzati in ambienti interni se vengono implementati rigorosi sistemi di prevenzione incendi e misure di contenimento del petrolio. I codici di sicurezza locali spesso definiscono i requisiti per le installazioni interne.
D: Con quale frequenza è necessario testare l'olio del trasformatore?
R: Le migliori pratiche del settore suggeriscono test periodici, in genere ogni 6-12 mesi, a seconda del carico, del ciclo termico e delle condizioni ambientali, per identificare tempestivamente il degrado o la contaminazione.
D: I trasformatori immersi in olio possono essere riciclati?
R: Sì, la maggior parte dei componenti, tra cui l'acciaio, gli avvolgimenti in rame e l'olio, possono essere riciclati o ricondizionati in modo responsabile, supportando una gestione sostenibile delle risorse.
