A Trasformatore a secco da 500kVAè diventata una delle soluzioni di distribuzione dell'energia più utilizzate in edifici commerciali, strutture industriali, sistemi di energia rinnovabile, istituti sanitari e data center. A differenza dei trasformatori riempiti d'olio, i trasformatori a secco offrono maggiore sicurezza, minori requisiti di manutenzione e funzionamento rispettoso dell'ambiente.
Questa guida completa esplora tutto ciò che gli acquirenti devono sapere sui trasformatori a secco da 500 kVA, inclusi principi di funzionamento, specifiche tecniche, vantaggi, considerazioni sull'installazione, applicazioni industriali, pratiche di manutenzione e consigli per l'acquisto. Che tu stia pianificando un nuovo progetto elettrico o aggiornando un sistema esistente, questo articolo ti aiuterà a prendere decisioni informate.

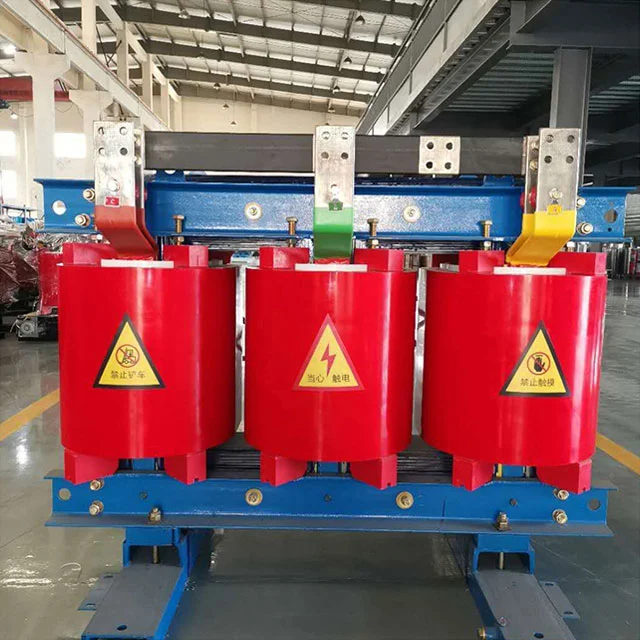

Cos'è un trasformatore a secco da 500 kVA?
Un trasformatore a secco da 500 kVA è un trasformatore elettrico di media capacità progettato per trasferire energia elettrica tra circuiti tramite induzione elettromagnetica senza utilizzare olio isolante come mezzo di raffreddamento.
Invece dell'olio, i trasformatori a secco utilizzano la circolazione dell'aria e sistemi di isolamento specializzati per dissipare il calore generato durante il funzionamento. Gli avvolgimenti sono generalmente isolati utilizzando resina epossidica di alta qualità o materiali impregnati sotto pressione.
La potenza nominale di 500 kVA indica che il trasformatore può gestire fino a 500 kilovolt-ampere di potenza apparente, rendendolo adatto a strutture industriali e commerciali di medie dimensioni.
| Parametro |
Valore tipico |
| Capacità |
500kVA |
| Frequenza |
50Hz/60Hz |
| Metodo di raffreddamento |
AN/AF |
| Classe di isolamento |
F/H |
| Livello di protezione |
IP20-IP54 |
Come funziona un trasformatore a secco da 500 kVA?
Il principio di funzionamento si basa sull'induzione elettromagnetica. L'energia elettrica entra nell'avvolgimento primario, creando un flusso magnetico all'interno del nucleo del trasformatore. Questo campo magnetico induce tensione nell'avvolgimento secondario, consentendo il trasferimento di potenza a diversi livelli di tensione.
Il nucleo del trasformatore è solitamente prodotto utilizzando laminazioni di acciaio al silicio di alta qualità per ridurre al minimo le perdite di energia e massimizzare l'efficienza.
I trasformatori a secco si basano su sistemi di raffreddamento ad aria naturale o forzata. Il calore generato dagli avvolgimenti viene dissipato direttamente nell'ambiente circostante, eliminando la necessità di serbatoi dell'olio e la relativa manutenzione.
Specifiche tecniche tipiche
Le specifiche variano a seconda dei requisiti del progetto, degli standard locali e degli ambienti di installazione.
| Caratteristica |
Specifica tipica |
| Tensione primaria |
11kV / 10kV / 13,8kV |
| Tensione secondaria |
400 V/415 V/480 V |
| Efficienza |
Superiore al 98% |
| Aumento della temperatura |
80K-100K |
| Livello di rumore |
Design a basso rumore |
Principali vantaggi dei trasformatori a secco
Maggiore sicurezza
Uno dei vantaggi più significativi è la sicurezza antincendio. Poiché non viene utilizzato olio, non vi è praticamente alcun rischio di perdite di olio, combustione o contaminazione ambientale.
Manutenzione minima
- Non è richiesto alcun test dell'olio
- Nessun costo per la sostituzione dell'olio
- Programmi di manutenzione ridotti
- Spese operative inferiori
Rispettoso dell'ambiente
I trasformatori a secco eliminano la possibilità di contaminazione del suolo o delle falde acquifere causata da perdite di olio isolante.
Installazione compatta
Molte strutture preferiscono i trasformatori a secco perché possono essere installati più vicini ai centri di carico, riducendo i costi dei cavi e le perdite di trasmissione.
Eccellente resistenza all'umidità
Le moderne tecnologie della resina colata offrono una forte resistenza all'umidità, alla polvere e ai contaminanti industriali.
Applicazioni industriali comuni
La versatilità dei trasformatori a secco da 500 kVA consente l'impiego in numerosi settori.
| Industria |
Applicazione |
| Edifici commerciali |
Sistemi di distribuzione dell'energia |
| Impianti di produzione |
Fornitura di attrezzature di produzione |
| Ospedali |
Supporto di potenza critica |
| Centri dati |
Distribuzione affidabile dell'energia |
| Energia rinnovabile |
Integrazione solare ed eolica |
| Aeroporti |
Sistemi energetici infrastrutturali |
Trasformatore a secco vs trasformatore riempito d'olio
| Fattore |
Trasformatore a secco |
Trasformatore riempito d'olio |
| Rischio incendio |
Molto basso |
Più alto |
| Manutenzione |
Basso |
Moderare |
| Impatto ambientale |
Eccellente |
Potenziale rischio di perdite |
| Installazione interna |
Ideale |
Limitato |
| Costo iniziale |
Più alto |
Inferiore |
Sebbene il prezzo di acquisto iniziale possa essere più elevato, i risparmi operativi a lungo termine spesso rendono i trasformatori a secco un investimento conveniente.
Come scegliere il giusto trasformatore a secco da 500 kVA
La scelta del trasformatore giusto richiede la valutazione di molteplici fattori tecnici e operativi.
- Requisiti di tensione in ingresso e in uscita
- Profilo di carico e piani di espansione futuri
- Condizioni di temperatura ambiente
- Posizione di installazione
- Livello di protezione richiesto
- Livelli di distorsione armonica
- Obiettivi di efficienza energetica
- Norme elettriche locali
Lavorare con produttori esperti aiuta a garantire la corretta personalizzazione e la conformità alle specifiche del progetto.
Migliori pratiche di installazione
Una corretta installazione influisce in modo significativo sull'affidabilità e sulla durata del trasformatore.
- Garantire uno spazio di ventilazione adeguato
- Mantenere le distanze consigliate dal produttore
- Installare sistemi di monitoraggio della temperatura
- Fornire una messa a terra efficace
- Proteggere dall'eccessivo accumulo di polvere
- Verificare i collegamenti elettrici prima di dare tensione
Dovrebbero essere eseguiti test di messa in servizio regolari per convalidare la prontezza operativa.
Guida alla manutenzione e all'ispezione
Anche se i trasformatori a secco richiedono meno manutenzione rispetto alle unità riempite d’olio, le ispezioni di routine rimangono essenziali.
Ispezione mensile
- Valutazione delle condizioni visive
- Controllare i percorsi di ventilazione
- Monitorare la temperatura operativa
- Ispezionare i collegamenti elettrici
Ispezione annuale
- Analisi termografica
- Test di resistenza all'isolamento
- Pulizia dei componenti interni
- Verifica della coppia dei terminali
La manutenzione preventiva può ridurre significativamente i tempi di inattività imprevisti e prolungare la durata utile.
Fattori di costo e analisi del ROI
Diversi fattori influenzano il prezzo del trasformatore:
- Qualità del materiale principale
- Avvolgimenti in rame o alluminio
- Tecnologia di isolamento
- Valutazioni di efficienza
- Requisiti dell'involucro di protezione
- Livello di personalizzazione
- Standard di certificazione
Anche se i costi iniziali variano, i miglioramenti dell’efficienza energetica e la riduzione delle spese di manutenzione spesso producono rendimenti interessanti a lungo termine.
Tendenze future nella tecnologia dei trasformatori
L’industria dei trasformatori continua ad evolversi parallelamente allo sviluppo delle reti intelligenti e all’espansione delle energie rinnovabili.
- Integrazione del monitoraggio digitale
- Diagnostica abilitata all'IoT
- Monitoraggio remoto delle condizioni
- Materiali magnetici ad alta efficienza
- Sistemi avanzati di gestione termica
- Piattaforme intelligenti di manutenzione predittiva
Queste innovazioni stanno aiutando gli operatori a ottenere maggiore affidabilità, migliore efficienza e minori costi del ciclo di vita.
Domande frequenti
Q1: Qual è la durata prevista di un trasformatore a secco da 500 kVA?
Un trasformatore a secco adeguatamente mantenuto può funzionare in modo affidabile per 25-35 anni o più in condizioni normali.
Q2: È possibile installare un trasformatore a secco da 500 kVA all'interno?
SÌ. I trasformatori a secco sono progettati specificatamente per installazioni interne dove la sicurezza e la tutela dell'ambiente sono priorità.
Q3: Un trasformatore a secco è adatto a progetti di energia rinnovabile?
Assolutamente. Molti impianti di energia solare ed eolica utilizzano trasformatori di tipo secco per la loro sicurezza, efficienza e bassi requisiti di manutenzione.
Q4: Con quale frequenza deve essere eseguita la manutenzione?
Le ispezioni visive di routine dovrebbero essere effettuate mensilmente, mentre i test completi sono generalmente raccomandati ogni anno.
Q5: Quali sono i principali vantaggi rispetto ai trasformatori riempiti d'olio?
I principali vantaggi includono una migliore sicurezza antincendio, una manutenzione ridotta, rispetto dell'ambiente e un'installazione interna più semplice.
Q6: I trasformatori a secco possono gestire ambienti difficili?
I moderni design in resina colata offrono un'eccellente resistenza all'umidità, alla polvere e ai contaminanti industriali se opportunamente specificati.
Conclusionee
Un trasformatore a secco da 500 kVA rappresenta un equilibrio ideale tra sicurezza, efficienza, affidabilità e responsabilità ambientale. Poiché le industrie danno sempre più priorità alla continuità operativa e alle infrastrutture sostenibili, i trasformatori a secco continuano a guadagnare popolarità nei settori commerciale, industriale, sanitario e delle energie rinnovabili.
Comprendendo le specifiche tecniche, i requisiti di installazione, le pratiche di manutenzione e gli scenari applicativi, i decisori possono massimizzare il valore dei loro investimenti nei trasformatori garantendo al contempo una distribuzione affidabile dell'energia per gli anni a venire.
Per le organizzazioni che cercano soluzioni di trasformatori di alta qualità,Shanghai Industrial Transformer Co., Ltd. fornisce supporto tecnico professionale, produzione di trasformatori personalizzati e tecnologie di distribuzione dell'energia affidabili su misura per le diverse esigenze del settore.
ContattaciOggi per discutere le esigenze del tuo progetto e scoprire la soluzione di trasformatore a secco da 500 kVA più adatta per la tua struttura.
