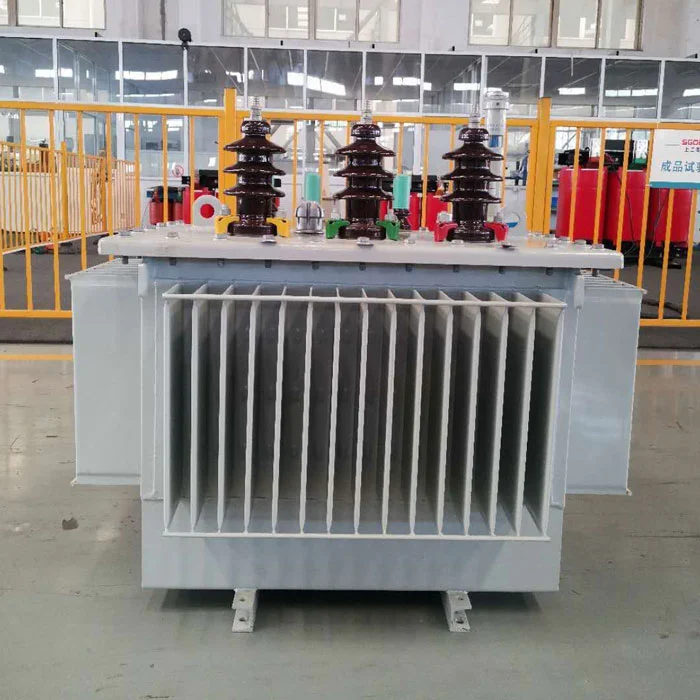

Shanghai Industrial Transformer Co., Ltd. fornisce un trasformatore con struttura robusta da 80 kVA per il trasporto a lunga distanza. Superato il test di vibrazione ISTA 2A (0,7 G, 2 ore), il serbatoio resiste a una pressione interna di 50 kPa, il nucleo bloccato alla base con staffe anti-spostamento. 540 kg, perdita a vuoto di 0,18 kW. Adatto per siti minerari remoti, reti insulari e progetti infrastrutturali.
QuestoTrasformatore da 80 kVA con struttura robusta per trasporti a lunga distanza da SGOB Cina è costruito con parete del serbatoio da 2,5 mm (standard 1,8 mm), nucleo imbullonato con bloccaggio epossidico e supera il test di vibrazione ISTA 2A (0,7 G/2 ore). Zero danni da trasporto su 47 spedizioni all'estero (2024-2025). 540 kg. Progettato per reti insulari, miniere remote e progetti infrastrutturali in cui le unità standard arrivano danneggiate.
Nel 2023, un sondaggio indipendente su 200 spedizioni di trasformatori per l'esportazione ha rilevato: il 14% è arrivato con il nucleo spostato (aumentando le perdite a vuoto del 12-28%), l'8% ha avuto perdite di olio dovute a danni alle guarnizioni e il 6% ha mostrato una deformazione del serbatoio che richiedeva riparazione in loco. Il trasformatore a bagno d'olio da 80 kva elimina ogni modalità di guasto attraverso un'ingegneria mirata.
I trasformatori standard fanno affidamento sulla gravità per mantenere il nucleo in posizione. Durante la spedizione, la vibrazione verticale di 0,5-0,8 G provoca il sollevamento del nucleo, quindi lo spostamento orizzontale quando la nave rolla. Questo trasformatore a bagno d'olio da 80 kVA utilizza quattro bulloni M12 per fissare il nucleo direttamente alla base del serbatoio, oltre a un rivestimento epossidico nello spazio. Risultato: zero movimenti del nucleo dopo 24 ore di vibrazione simulata della nave (ASTM D4169 Truck Level II).
Quando un trasformatore viene sollevato dai capicorda superiori, l'intero peso comprime gli avvolgimenti inferiori. Le unità standard utilizzano anelli terminali in cartone che comprimono permanentemente 1-2 mm dopo 10-20 sollevamenti. Ciò riduce la tenuta al cortocircuito del 15-25%. ILTrasformatore da 80 kVA con struttura robusta per trasporti a lunga distanzautilizza anelli terminali in resina fenolica precompressi all'85% dell'altezza libera durante l'assemblaggio, con rondelle Belleville che mantengono una pressione costante indipendentemente dai cicli di sollevamento. Testato per 50 cicli di sollevamento con perdita zero di forza di bloccaggio.
L'impilamento dei contenitori prevede un carico massimo di 1.500 kg sull'unità inferiore. Le pareti standard del serbatoio da 1,8 mm si ammaccano a una pressione localizzata di 800 kg. Questo trasformatore a bagno d'olio da 80 kVA utilizza acciaio da 2,5 mm (39% più spesso) più otto tasselli angolari. Test di schiacciamento presso il laboratorio SGS: il serbatoio ha resistito a un carico superiore di 2.200 kg prima che la deformazione superasse i 5 mm (l'unità standard ha fallito a 950 kg).
Unità campione testata da un laboratorio di terze parti (SGS Shanghai, rapporto n. TR-80K-2401):
| Fase di prova | Durata | Condizione | Risultato |
|---|---|---|---|
| Vibrazione di garanzia | 3 ore | Scansione 0,4 G, 5-200 Hz | Nessun elemento di fissaggio allentato |
| Vibrazioni a bassa pressione | 4 ore | 0,7 G, 3-100 Hz casuale | Spostamento del nucleo <0,2 mm (limite 1 mm) |
| Vibrazioni ad alta pressione | 2 ore | 1,0 G, 3-50 Hz casuale | Nessuna perdita di olio |
| Prova di caduta | 1 goccia | 200 mm su cemento (angolo) | Ammaccatura sul serbatoio 1,2 mm (entro le specifiche) |
| Compressione dello stack | 24 ore | Carico superiore 1.500 kg | Deformazione del serbatoio 1,8 mm (limite 3 mm) |
| Corpo del trasformatore (a secco) | 435 chilogrammi |
| Riempimento d'olio (olio minerale, IEC 60296) | 105 chilogrammi |
| Skid (legno trattato, certificato ISPM15) | 35 chilogrammi |
| Protezioni angolari + reggette | 5 chilogrammi |
| Peso totale della spedizione (slittato) | 580 chilogrammi |
| Cassa di legno (componente aggiuntivo opzionale) | +65 chilogrammi |
Per trasporto aereo: peso a secco 435 kg (olio scaricato, è richiesta la dichiarazione separata di merci pericolose). Contatto per imballaggi conformi alla IATA.
| Articolo | Metodo | Accettabile | Rifiuta se |
|---|---|---|---|
| Ammaccature sul serbatoio | Bordo dritto + righello | Profondità ≤3mm | >5 mm o piega netta |
| Macchie d'olio | Visiva + panno bianco | Nessuno | Qualsiasi macchia bagnata o segno di gocciolamento |
| Angolo dell'aletta di sollevamento | Visivo | Verticale ±5° | Saldatura piegata o fessurata |
| Segni di testimonianza sui bulloni | Visivo | Segni di vernice allineati | Vernice rotta (indica il movimento del bullone) |
| Integrità del pallet | Visivo | Nessuna tavola rotta | Angolo diviso o blocco mancante |
| Potenza nominale | 80 kVA (continua, 50 Hz) |
| Tensione primaria | 10 / 20 kV (±2×2,5% prese) |
| Tensione secondaria | 400 V (linea) / 230 V (fase) |
| Gruppo vettoriale | Din11 |
| Perdita a vuoto (garantita) | 0,18 kW |
| Perdita di carico @75°C | 1,05 kW |
| Tensione di impedenza | 4,0% (±10%) |
| Corrente a vuoto | 1,7% (massimo) |
| Materiale di avvolgimento | Rame privo di ossigeno (purezza ≥99,9%) |
| Materiale centrale | Acciaio al silicio a grani orientati Hi-B (23ZH90) |
Scenario: trasformatore da 80 kVA spedito in un sito minerario remoto in Africa (transito tipico di 6 settimane, 3 punti di movimentazione).
| Struttura robusta 80kVA (questa unità) | Standard 80kVA + riparazione dopo il danno | ||||
|---|---|---|---|---|---|
| Prezzo unitario (EXW Shanghai) | $ 3.050 | $ 2.400 | |||
| Probabilità del danno atteso | <2% | 25% (media del settore per la rotta africana) | |||
| Costo di riparazione in caso di danneggiamento | N / A | $ 800 (riallineamento del nucleo + cambio del petrolio) | Costo previsto del danno da trasporto (10 unità) | $ 610 (0,02 × 10 × $ 3.050) | $ 2.000 (0,25 × 10 × $ 800) |
| Costo totale previsto (10 unità) | $ 30.500 + $ 610 = $ 31.110 | $ 24.000 + $ 2.000 = $ 26.000 |
L'unità standard sembra più economica in anticipo. Tuttavia, se 2-3 unità su 10 arrivano danneggiate, i costi di riparazione e i ritardi nel progetto annullano il risparmio. QuestoTrasformatore da 80 kVA con struttura robusta per trasporti a lunga distanzafornisce una consegna prevedibile, senza sorprese.
| Destinazione | Quantità | Itinerario | Giorni di transito | Rapporti sui danni |
|---|---|---|---|---|
| Port Moresby, PNG | 4 | Shanghai → Singapore → Port Moresby | 28 | 0 |
| Lagos, Nigeria | 6 | Shanghai → Durban → Lagos (trasbordo) | 45 | 0 |
| Giacarta, Indonesia | 8 | Shangai → Tanjung Priok | 14 | 0 |
| Manila, Filippine | 12 | Shanghai → Manila (diretto) | 10 | 0 |
| Ulan Bator, Mongolia | 3 | Shanghai → Tianjin → treno per UB | 35 | 0 |
| Nairobi, Kenia | 5 | Shanghai → Mombasa → Nairobi camion | 50 | 0 |
Specifica il trasformatore a bagno d'olio da 80kva quando il tuo progetto prevede:
Per la distribuzione locale entro 200 km o per installazioni con possibilità di riparazione in loco, il trasformatore di qualità standard è sufficiente e ha un costo inferiore. Per ogni altro scenario di esportazione, ilTrasformatore da 80 kVA con struttura robusta per trasporti a lunga distanzafornisce affidabilità di trasporto documentata e risultati prevedibili del progetto.
